胀套（Expansion Sleeve）作为一种无键连接装置，通过机械变形产生的摩擦力实现轴与轮毂的可靠固定，已成为现代机械传动领域的关键部件。相比传统键连接，胀套具有传递扭矩大、对中精度高、安装拆卸便捷等优势，在重型机械、精密设备及特殊工况中展现出不可替代的价值。本文系统分析胀套的技术特性，结合典型应用场景探讨其设计要点与工程实践。
一、胀套的技术原理与核心优势
1.1 工作原理
胀套由内外环组成，通过拧紧沿圆周均布的高强度螺栓，使内外环产生弹性变形，内环收缩抱紧轴，外环扩张压紧轮毂，形成径向压力。该压力在接触面产生摩擦力，实现扭矩传递。典型胀套的摩擦系数可达0.12-0.15，在正确安装下可传递数倍于键连接的扭矩。

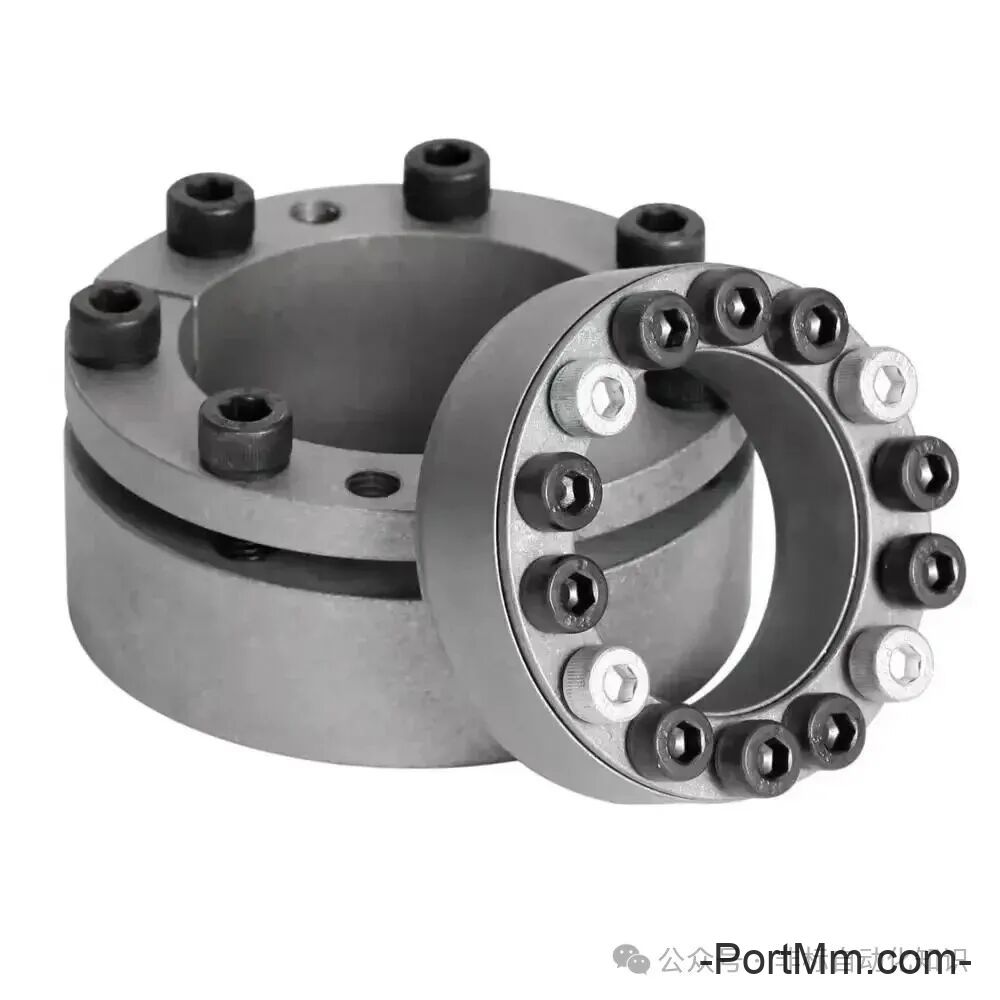

1.2 结构特性
• 双锥面设计：内外环锥角通常为1:100-1:50，确保螺栓预紧力有效转化为径向压力
• 高强度材料：采用42CrMo、35CrMoV等合金钢，经调质处理后硬度达HRC28-32
• 精密加工：内孔与轴配合公差为H7/js6，外圆与轮毂配合公差为H8/js7

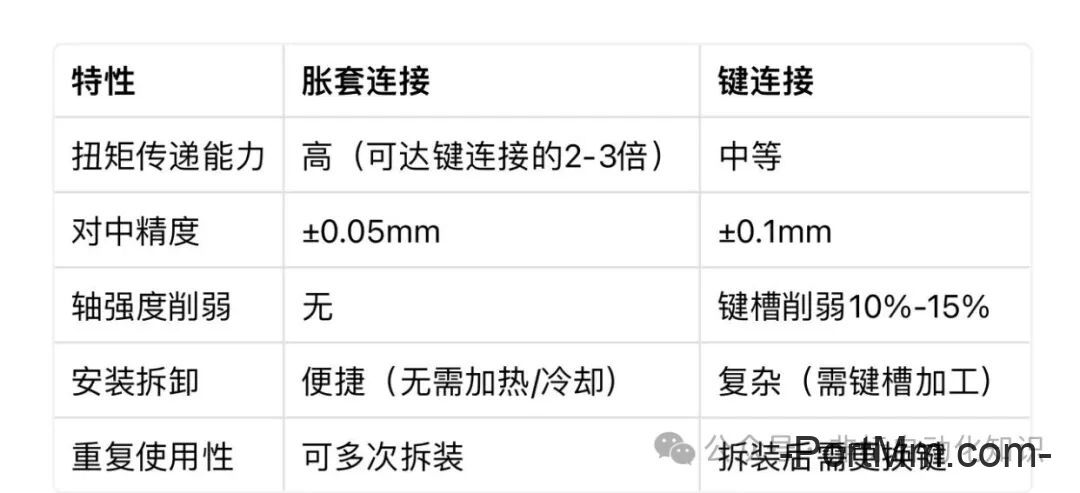

1.3 对比传统键连接的优势
二、胀套的典型应用场合
2.1 重型机械传动系统
在矿山机械、冶金设备等重型传动场景中，胀套成为首选连接方案：
• 球磨机主传动：传递扭矩达5000kN·m，采用双胀套串联结构，确保主轴与齿轮的可靠连接
• 轧机万向轴：在高速（>1000rpm）、重载（轴径≥300mm）条件下，胀套连接可承受交变载荷而不松动
• 提升机卷筒：通过胀套将卷筒固定在主轴上，避免键连接因冲击载荷导致的剪切破坏
案例：某钢铁厂1780mm轧机主传动系统，原采用平键连接，运行3个月后出现键槽磨损。改用Z3型胀套（螺栓规格M48）后，连续运行2年未发生松动，维护成本降低70%。
2.2 精密传动设备
在需要高对中精度的场合，胀套展现出独特优势：
• 数控机床主轴：通过胀套实现主轴与齿轮的精确对中，径向跳动控制在0.005mm以内
• 机器人关节：在谐波减速器与电机轴的连接中，胀套消除键连接产生的间隙，提高传动精度
• 光学设备转台：采用微型胀套（轴径6-20mm），确保旋转部件的角位移误差<0.001°
案例：某精密加工中心主轴系统，原键连接导致加工表面粗糙度达Ra1.6μm。改用胀套后，表面粗糙度提升至Ra0.4μm，产品合格率提高25%。
2.3 特殊工况应用
胀套在以下特殊场景中具有不可替代性：
• 高温环境：在炼钢转炉驱动系统中，胀套工作温度可达500℃，而键连接在300℃以上易发生蠕变
• 腐蚀介质：海洋平台升降机构采用不锈钢胀套，耐海水腐蚀能力是键连接的3倍
• 频繁启停：在起重机起升机构中，胀套可承受数万次启停循环而不发生疲劳破坏
案例：某海上风电安装船主吊系统，原键连接在海水腐蚀下3年即需更换。改用316L不锈钢胀套后，使用寿命延长至10年以上。
三、胀套的设计与应用要点

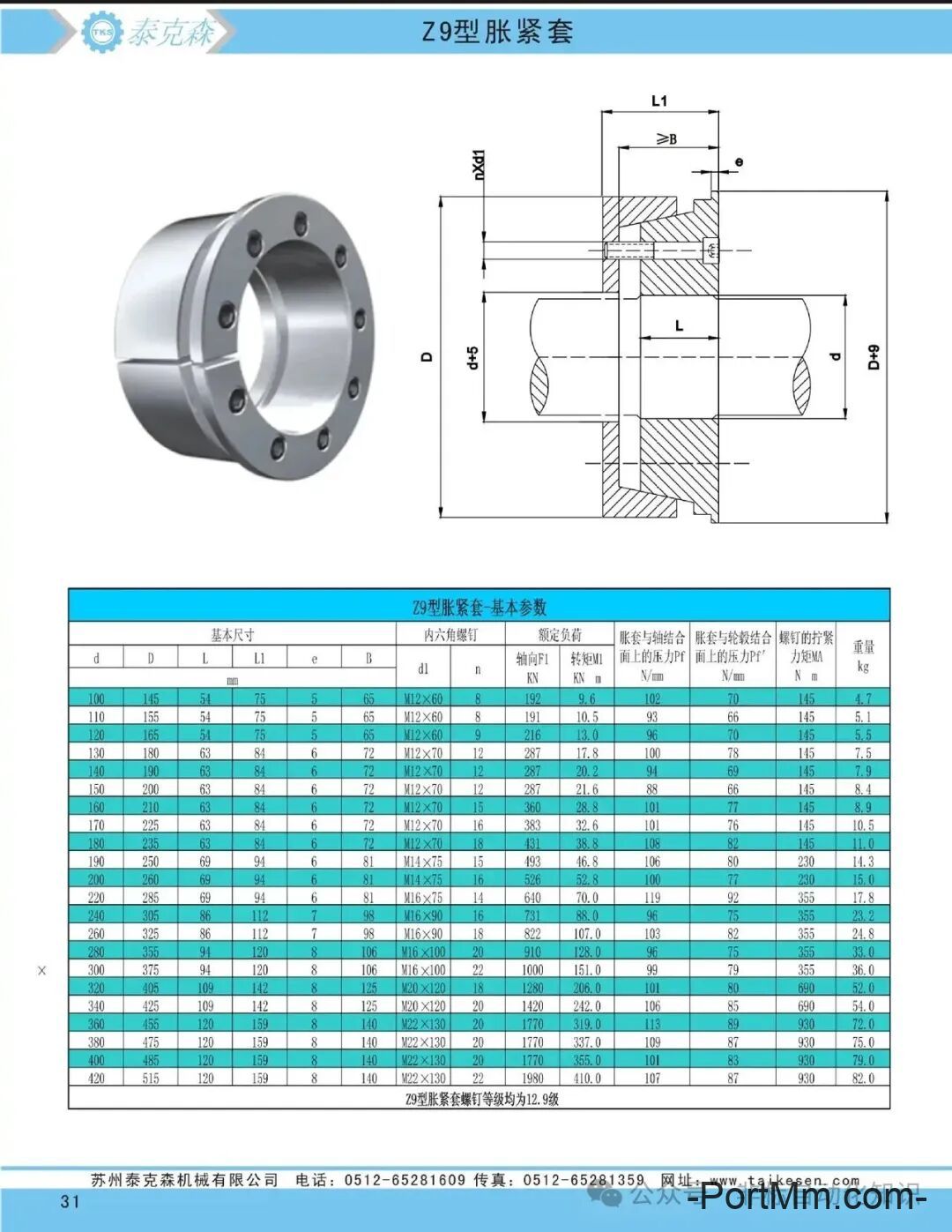

3.1 选型计算
胀套选型需基于以下核心参数：
1. 传递扭矩计算：
T = K × (d/2) × μ × A × p
其中：K为安全系数（通常取1.5-2），d为轴径，μ为摩擦系数，A为接触面积，p为单位压力
2. 螺栓预紧力计算：
F = T / (μ × d × n × tanα)
其中：n为螺栓数量，α为锥角（通常取1.5°-3°）
示例：传递扭矩1000kN·m，轴径200mm，选用Z2型胀套（螺栓规格M36，数量8个）：
• 计算所需螺栓预紧力：F≈180kN/个
• 实际选用10.9级螺栓，预紧力控制在160-200kN范围内
3.2 安装工艺

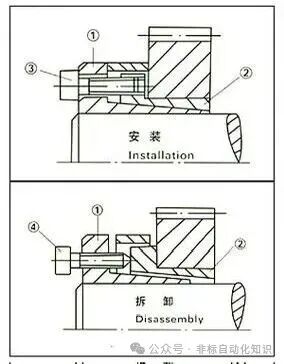

胀套安装需严格遵循以下步骤：
1. 清洁配合面：用丙酮清洗轴与轮毂接触面，去除油污与毛刺
2. 初步定位：将胀套套入轴端，用千分表检查同轴度
3. 对称拧紧：按对角线顺序分3次拧紧螺栓，每次拧紧力矩增加50%
4. 最终检查：用塞尺检查胀套端面与轮毂间隙，应≤0.05mm
关键工具：需使用扭矩倍增器或液压扳手，确保螺栓预紧力达到设计值。
3.3 维护与故障处理
胀套维护要点：
• 定期检查：每运行2000小时检查螺栓预紧力，松弛超过10%需重新拧紧
• 润滑管理：在螺栓螺纹处涂抹MoS2润滑脂，降低拧紧扭矩波动
• 故障诊断：
• 异常振动：检查胀套是否松动
• 温度升高：确认接触面是否清洁
• 噪音增大：检查螺栓是否断裂
典型故障案例：某水泥厂磨机胀套连接失效，原因分析显示：
1. 螺栓预紧力不足（仅达到设计值的60%）
2. 粉尘进入接触面导致摩擦系数下降
3. 未定期检查导致松动累积
四、胀套技术的发展趋势
4.1 材料创新
• 高强度铝合金：用于轻量化设备，密度仅为钢的1/3
• 复合材料胀套：碳纤维增强环氧树脂基体，耐腐蚀性提升5倍
• 智能材料：形状记忆合金胀套，可实现自紧固功能
4.2 结构优化
• 双胀套串联：在超大扭矩传动中，通过两个胀套叠加提高安全性

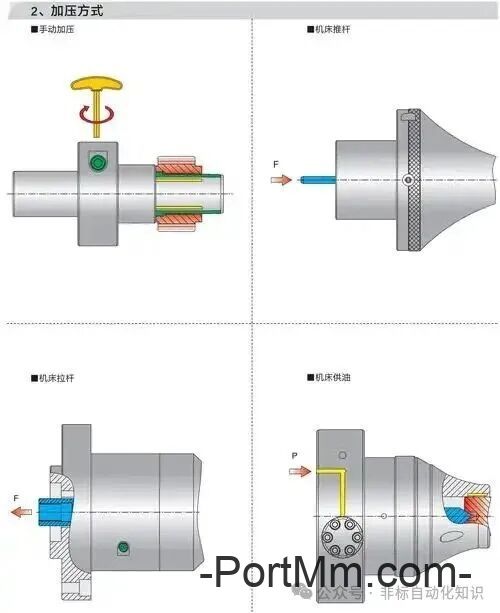

• 液压胀套：通过液压缸实现均匀加载，预紧力控制精度达±2%
• 微型胀套：开发轴径≤6mm的微型系列，拓展应用至医疗器械领域
4.3 数字化应用
• 有限元分析：通过CAE模拟优化胀套应力分布，减重15%-20%
• 物联网监测：在胀套内嵌入应变传感器，实时监测预紧力变化
• 数字孪生：建立胀套全生命周期模型，预测剩余寿命
结语：胀套——机械传动的"柔性连接专家"
胀套通过其独特的摩擦连接机制，在重型传动、精密设备及特殊工况中展现出不可替代的价值。随着材料科学与数字化技术的发展，胀套正从传统的机械连接件向智能化、多功能化方向演进。工程实践中需注意：
1. 严格按扭矩要求安装，避免预紧力不足或过度
2. 定期维护检查，建立螺栓预紧力档案
3. 在交变载荷或冲击工况下，优先选用双胀套结构
通过合理选型与规范安装，胀套可实现超过20年的可靠运行，为机械系统提供稳定、高效的传动保障。
