[电机]：电机的四象限图你会看吗？

从电机的发展历史可以看到，无论是哪种形式的电机，它的本质都是用于电能与机械能之间的相互转换。一般地，我们把用于将电能转换为机械能的电机称为电动机，把用于机械能转换为电能的电机称为发电机。

电机的四象限图怎么看？

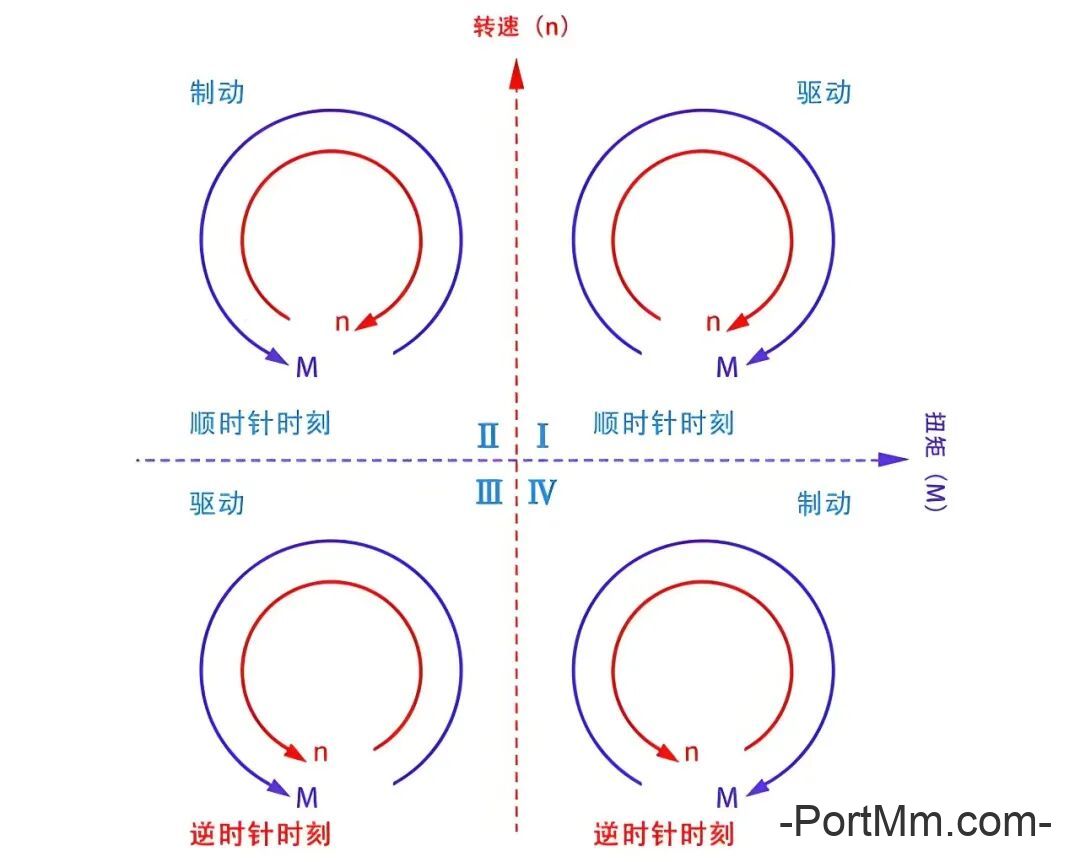

当然根据发电机与电动机的可逆性，电动机和发电机的工作状态并不是绝对的。一般用平面坐标系的四个象限描述电机的工作状态。 在该坐标系中，横轴为电机转速，纵轴为电机输出电磁转矩。一般定义：转速转矩之积为正时，代表电机输出机械功率为正，反之为负。当输出机械功率为正时，电能转化为机械能，为图中第一、三象限，电机处于电动机运行状态；反之，第二、四象限电机输出机械功率为负，处于发电机运行状态。

“转速和转矩的乘积（T × n）为正时是电动机，为负时是发电机”，这个“规定”实际上是给能量流动的方向贴了一个数学标签。

横轴（转速 n）：代表了运动的方向（正转或反转）。

纵轴（转矩 T）：代表了力的方向（试图让电机朝正方向转，还是反方向转）。

二者的乘积（功率 P）：代表了能量的流向。

它将物理世界中抽象的能量守恒与转换定律，变成了工程学上可视化的象限图。电机这个硬件本身是中性的，它只是一个“电能-机械能”的转换端口。它是“电动机”还是“发电机”，不取决于它本身的名字，而取决于外部机械系统（如车轮、负载）和电气系统（如电池、电网）谁在推动谁。

在控制理论中，我们不需要为“电动机”和“发电机”分别写两套公式。无论电机工作在哪个象限，都可以用同一套微分方程来描述。只是当符号改变时，方程的解代表了不同的物理过程。这使得控制系统的设计可以覆盖全工况。

假设我们定义：横轴正方向：车辆向前行驶；纵轴正方向：电机产生驱动力（拉着车跑）。

第一象限（n>0, T>0）—— 正向电动

场景：汽车匀速加速、爬坡、高速巡航。

过程：电池放电 → 电能转化为机械能 → 驱动车轮。

第二象限（n>0, T<0）—— 正向发电

场景：减速刹车（你文档中提到的核心应用）或长下坡。过程：车辆由于惯性还在向前跑（n>0），但电机施加一个反向的拉力（T<0）试图让它慢下来。

此时车轮在反拖电机，机械能由车轮流向电机，电机作为发电机，将动能转化为电能充回电池。这就是制动能量回收。

第三象限（n<0, T<0）—— 反向电动

场景：汽车挂倒挡倒车。

过程：电池放电，电机反转输出扭矩。

第四象限（n<0, T>0）—— 反向发电

场景：倒车时急刹车，或者车辆在很陡的坡道倒着下滑时试图控制车速。

过程：车在倒着走，电机施加一个正向的扭矩去“阻止”它倒车，此时同样是发电状态。

之所以做出“乘积为正为电动机，负为发电机”的规定，并且用四象限来描述，是因为：它打破了“电动机只能是电动机”的思维定势，让我们意识到电机是一个可以双向转换能量的端口。在设计变频器、控制器和整车策略时，工程师必须确保系统能在四个象限都能稳定工作。比如，如果没有四象限运行能力，电动汽车的刹车就只能是纯粹的机械摩擦，不仅浪费能量，还会加剧刹车片的磨损。正是基于这种可逆性，现代电动车的续航才能得以提升，电梯在下行时才能发电，电力机车进站时才能把动能反馈回电网。

简单来说，这个规定和象限划分，就是我们用来精确描述和控制“能量往哪儿流”的语言。

电机的基本分类

电机除了可以被分为电动机和发电机之外，还有多种分类方式。

根据电机的运动形式，可以将其分为旋转电机和直线电机。我们一般见到的电机属于旋转电机，它通过转子旋转输出或输入机械能；在直线电机中，其运动部件由转子变成了动子，动子通过直线运动输出或输入机械能。

直线电机在自动控制领域应用较广，因为一般的运动控制都是直线运动，所以若由直线电机直接驱动，则可以获得更快的动态响应速度。

我们在生活中看到的磁悬浮列车也是直线电机的典型代表，可以发现磁悬浮列车上并没有如车轮等的旋转部件，它直接通过轨道磁场与列车磁场的相互作用，实现列车的悬浮和驱动。

直线电机的特殊应用

在传统的旋转电机驱动直线运动的系统中，通常采用“旋转电机 + 滚珠丝杠 + 联轴器/皮带”的传动链。这种间接传动方式中机械传动部件（如齿轮、丝杠螺母）存在间隙（背隙），会导致运动滞后和反向误差。同时，丝杠的扭转刚度有限，高速启停时会产生扭转振动和弹性变形。负载的惯量需要经过传动比的平方折算到电机轴上。为了获得高加速度，必须使用大惯量电机或复杂的加减速曲线，这限制了系统的动态边界。中间环节带来了摩擦损耗和润滑维护需求。

直线电机如何突破这些瓶颈？

取消了中间传动环节，实现了“零传动”。动子直接就是负载的一部分（或直接连接负载）。电磁推力直接作用于负载上，消除了弹性变形、间隙和摩擦对动态精度的干扰。从控制理论的角度看，直线电机驱动的系统可以被简化为一个质量-阻尼-弹簧（刚度极大） 的二阶系统，甚至是一个简单的质量负载。这大大简化了控制模型的复杂度，为高动态响应奠定了基础。

电磁力直接驱动，使得系统的机械刚度由电磁刚度主导，远高于机械传动环节的刚度。这使得系统对负载扰动的抵抗能力更强，定位精度和跟踪精度可以达到微米甚至纳米级别。

如果磁悬浮列车采用旋转电机，它仍然需要车轮来传递牵引力，这必然导致物理接触，从而限制其最高速度（受限于轮轨黏着系数和机械磨损）。而直线电机的无接触驱动特性，配合磁悬浮技术，彻底消除了机械接触，使得列车的速度极限从轮轨的300-350公里/小时，一举提升到了500公里/小时以上。

按电源类型进行分类

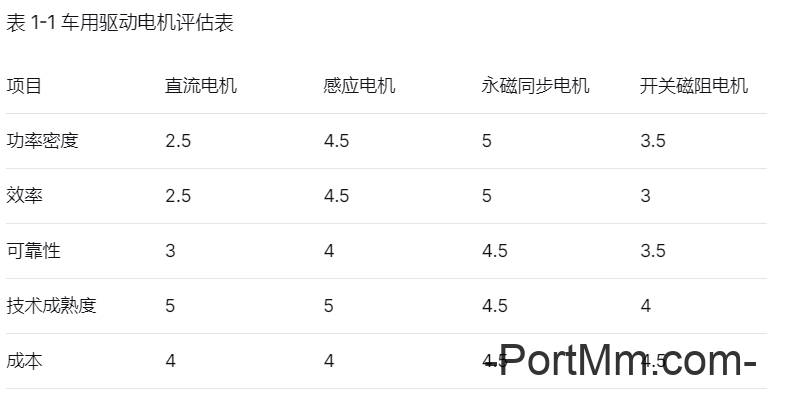

按照电机的原理或者电源分类，可以将其分为直流电机和交流电机。

直流电机即直接用直流电源供电的电机。直流电机虽然结构简单，但受到机械换向器的限制，这种电机并不适用于高速、大功率的场合，且可靠性和耐久性也不如交流电机，所以正在逐步被交流电机所取代。

交流电机即直接用交流电源供电的电机，交流电机又分为交流异步电机（车用一般为感应电机）和交流同步电机。
