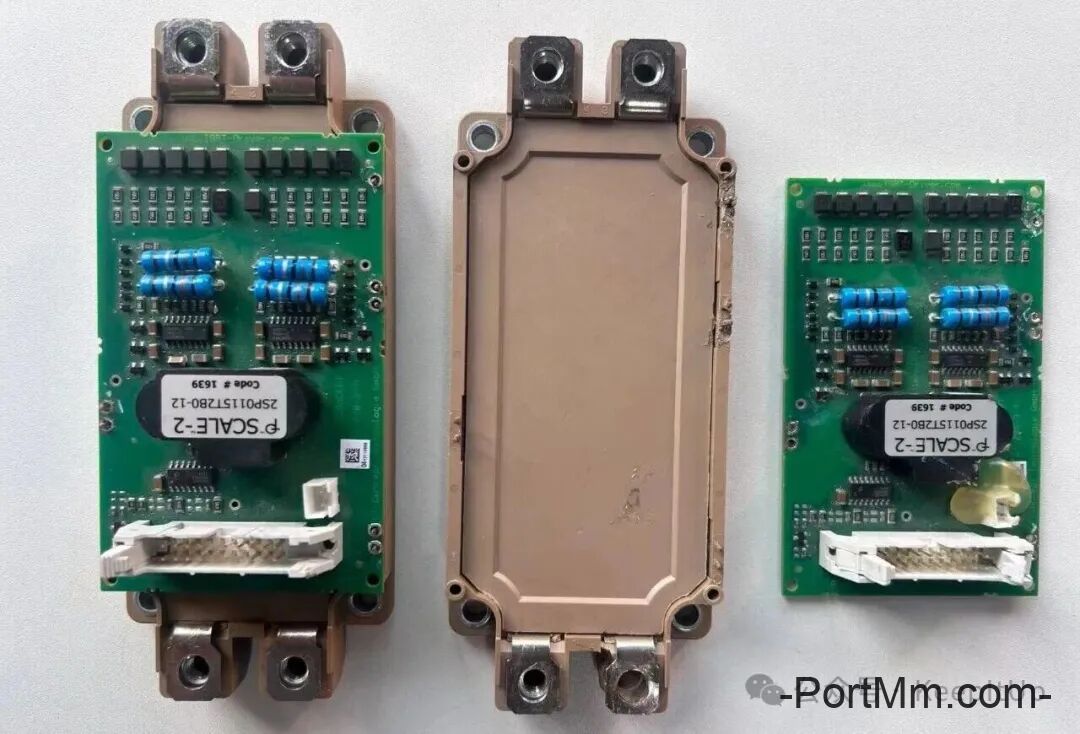

测试IGBT模块时、需将IGBT模块从电路板上拆下或至少断开所有连接线（驱动线、主功率线）。在线测量极易受外围电路影响，结果不准确。
二、IGBT模块静态测量
这是最常用、最基础的方法。将模块视为一个由IGBT和反并联二极管组成的组合体。确保模块各引脚间无外部连接，模块内部若有并联的电阻或电容，可能会影响测量，需了解内部结构。

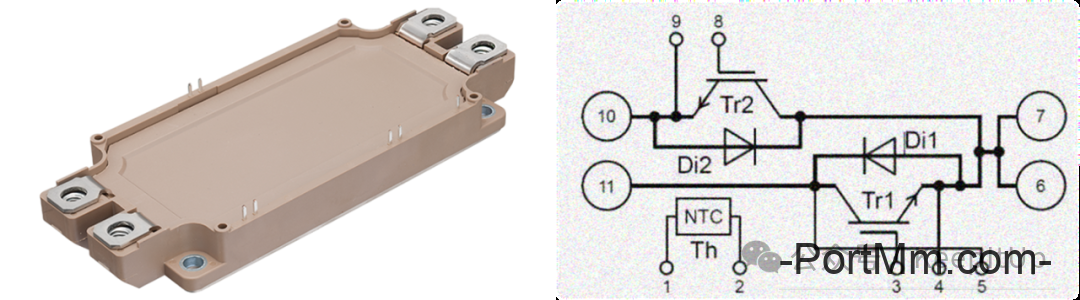

在测量之前，首先要理解IGBT模块的原理图：
模块内部集成了2个IGBT单体，分为上桥跟下桥，还有个NTC温度传感器。各个引脚定义如上图所示。
1.测量IGBT模块的二极管

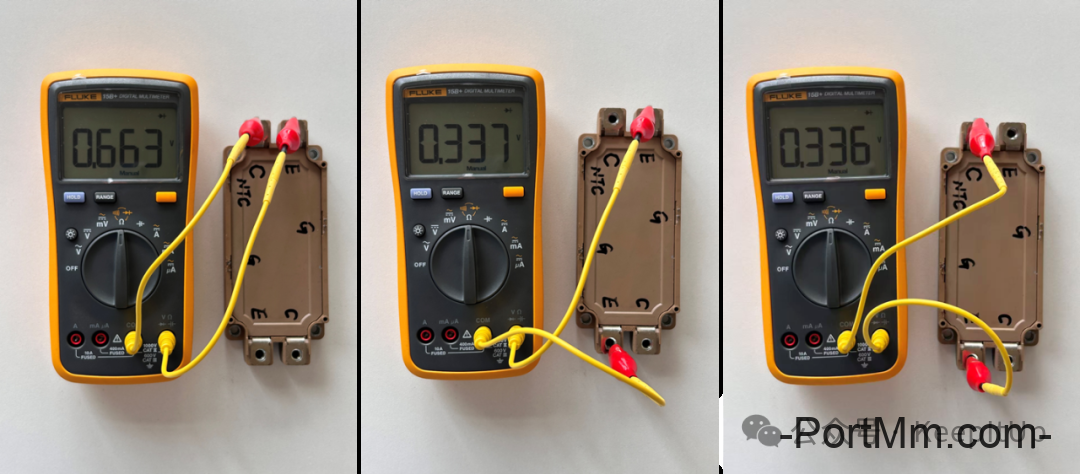

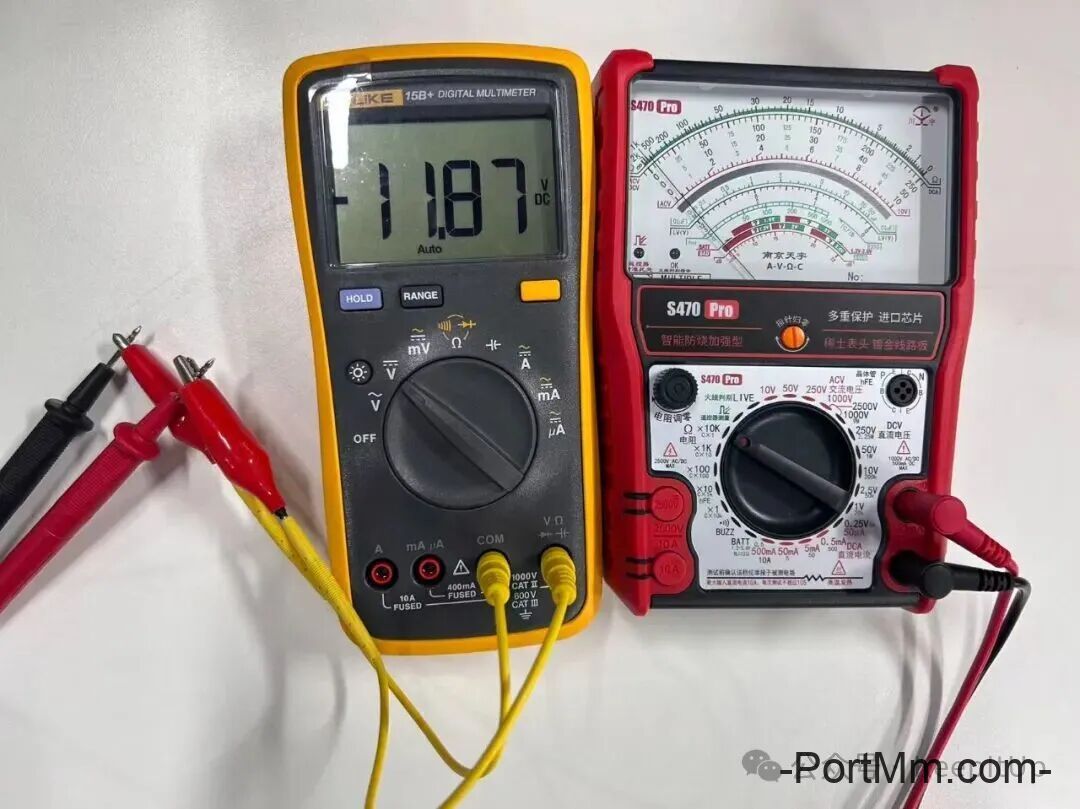

将万用表调到二极管档，红表笔接11极，黑表笔接正10、测量总压降。
红表笔接10、黑表笔接输出端6或7。
红表笔接6或7、黑表笔接11。
正常现象：
应显示一个0.2V - 0.7V左右的导通压降。
异常现象：
（1）显示“000”或接近0V：说明IGBT模块击穿短路。
（2）显示“OL”或过量程：说明二极管开路（比较少见，可能是内部连接断裂或二极管损坏）。
（3）显示值远高于正常范围（如几伏）：异常。
（4）反向测量：正常应显示“OL”或无穷大。如果有读数，说明反向漏电或击穿。

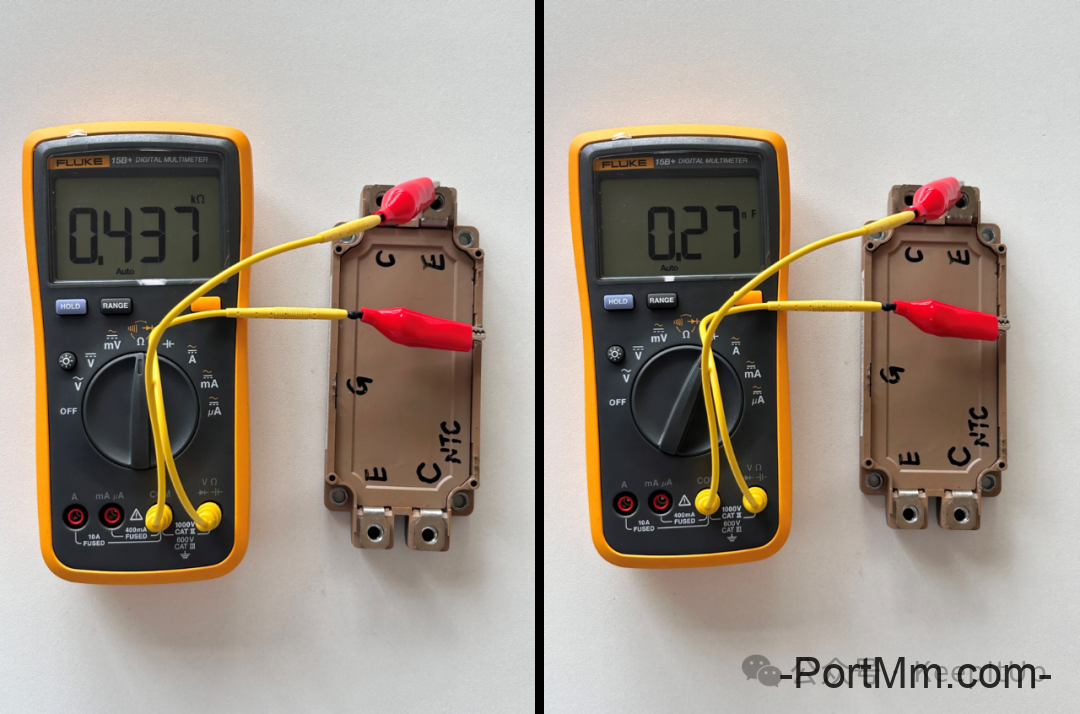

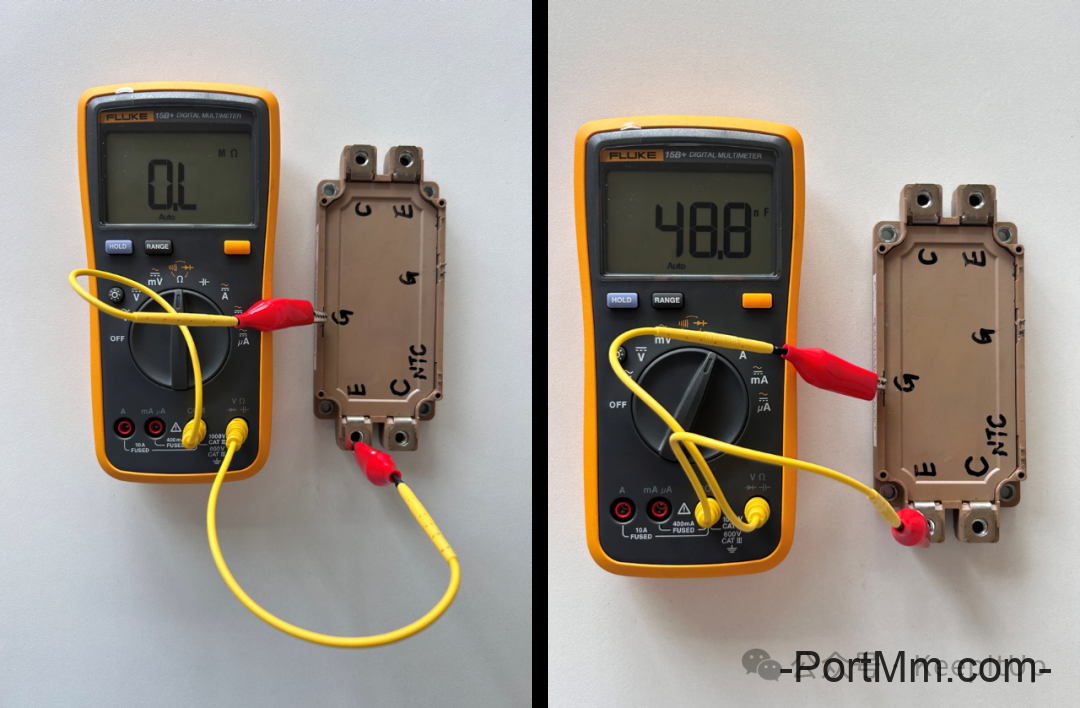

2.测量G-E极间电阻/电容（对应图中8、10或3、6）
将万用表调到电阻档（如20MΩ）或电容档，测量G-E极间电阻/电容
正常现象：
（1）电阻：G-E之间电阻应为无穷大（“OL”）。如果模块内部G-E并联有稳压管或电阻，需查阅数据手册确认正常阻值（通常为几千欧到几十千欧）。
（2）电容：G-E之间有一个小电容（几纳法到几十纳法），G-C之间电容更小。可以用电容档粗略比对，与同型号好模块相比不应有巨大差异。
异常现象：
（1）电阻非常小（如几欧姆）：说明门极击穿短路，模块肯定损坏。
（2）电阻为零：严重短路。
注意：测量门极前，先用导线短接G-E极对门极电容放电，防止静电积累影响测量。

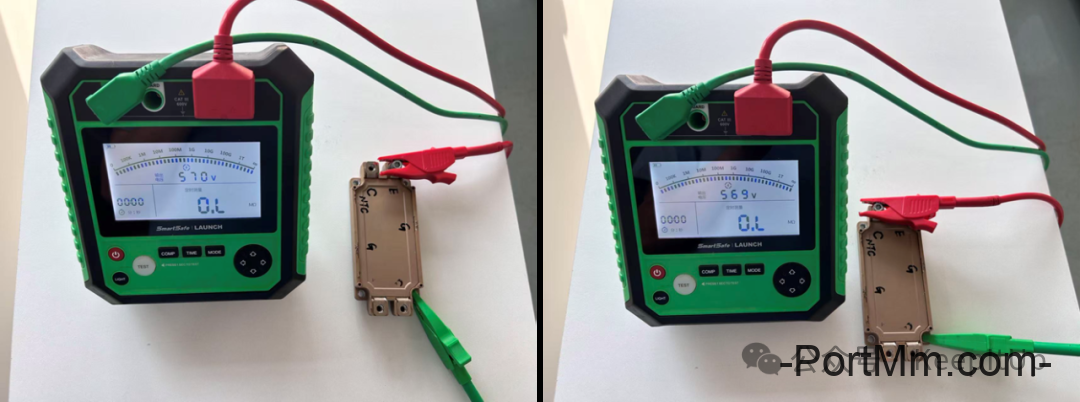

3. IGBT模块绝缘测试
- 使用绝缘测试仪，设定测试电压（如500V或1000V DC，不得超过模块的绝缘测试电压）。
- 测量主端子（所有C、E极连接在一起）与散热基板（铜底板） 之间的绝缘电阻。
正常现象：
通常要求 > 100 MΩ（具体看型号手册，越高越好）。
异常现象
绝缘电阻过低（如 < 1 MΩ），说明模块内部硅胶绝缘已劣化或基板绝缘层击穿，必须更换，否则会导致设备漏电或炸机。
三、IGBT模块动态/上电测试

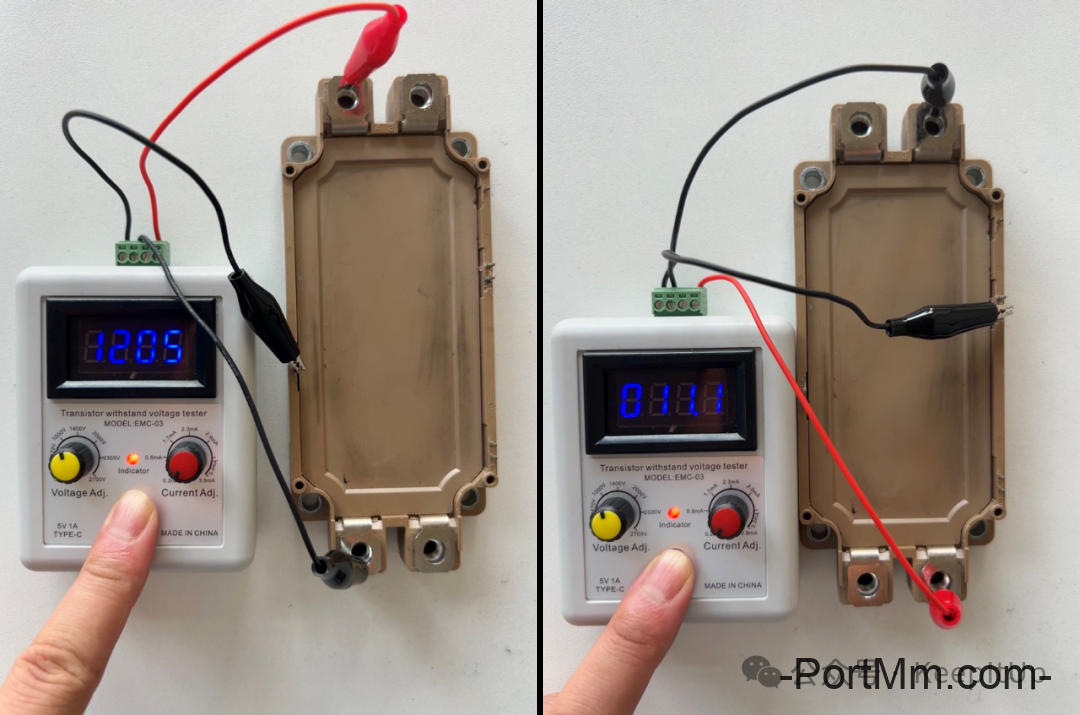

1. 测量IGBT模块耐压值

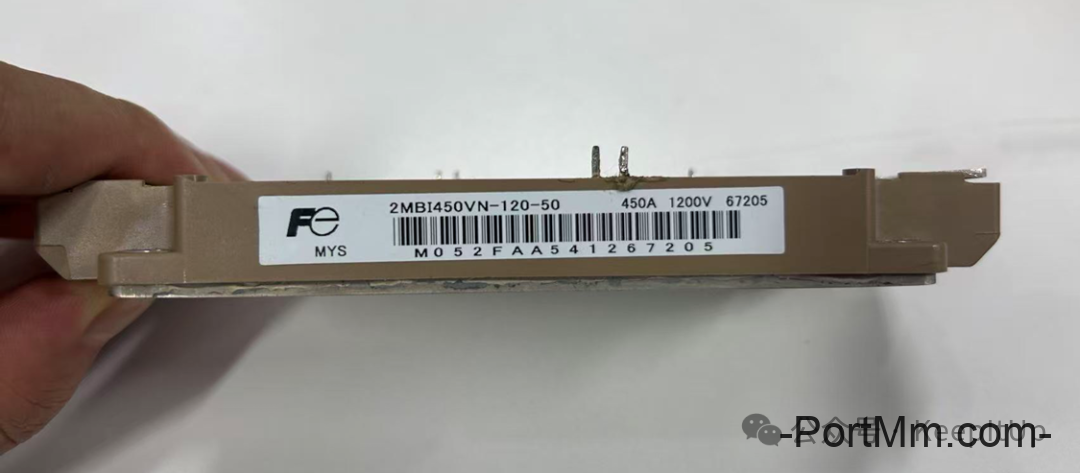

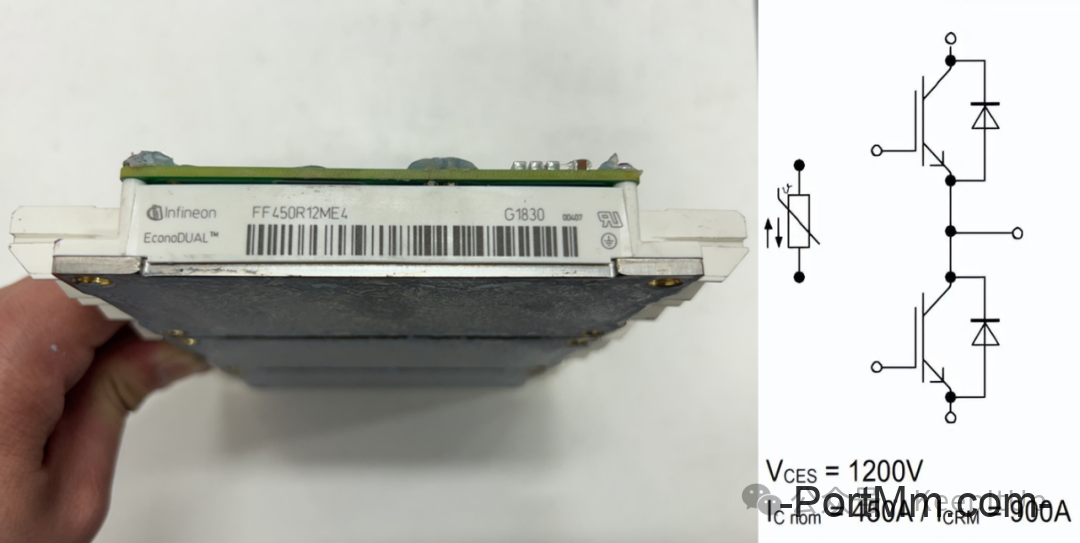

（1）测量前需要通过专业资料或铭牌找到此模块的耐压测试标准。
（2）此次测量的模块耐压值通过铭牌就能获取，标准值1200V。
（3）通过耐压测试判断，上桥耐压值正常，下桥耐压值异常，模块已损坏。
2.IGBT模块触发测试
