本文基于GB/T 26665-2011《制动器 术语》、《起重机械》教材等解析一下常见电力液压制动器组成部分。

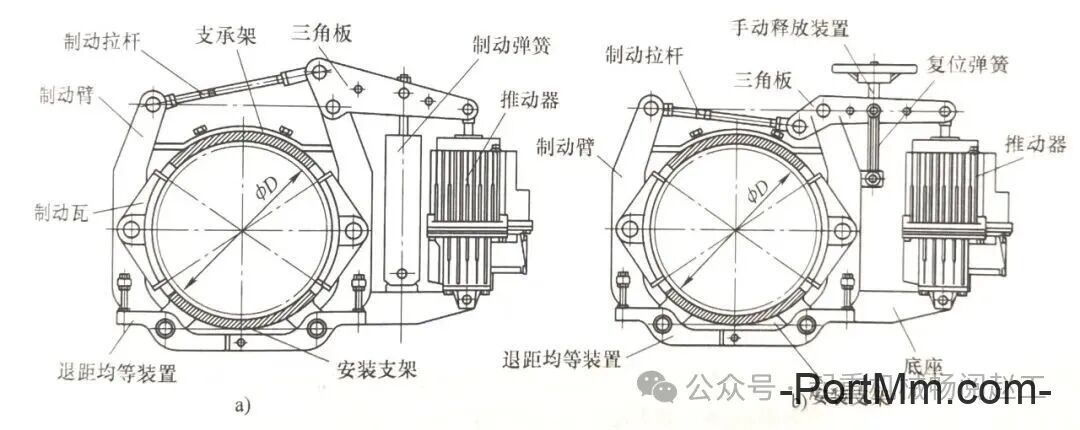

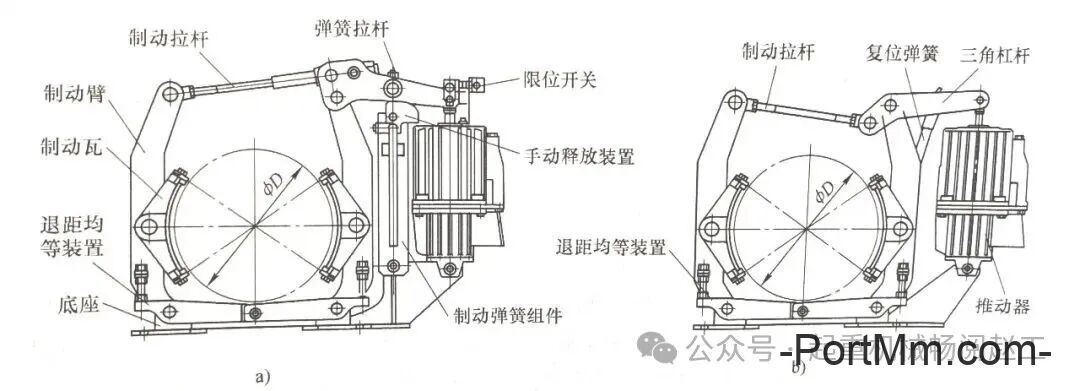

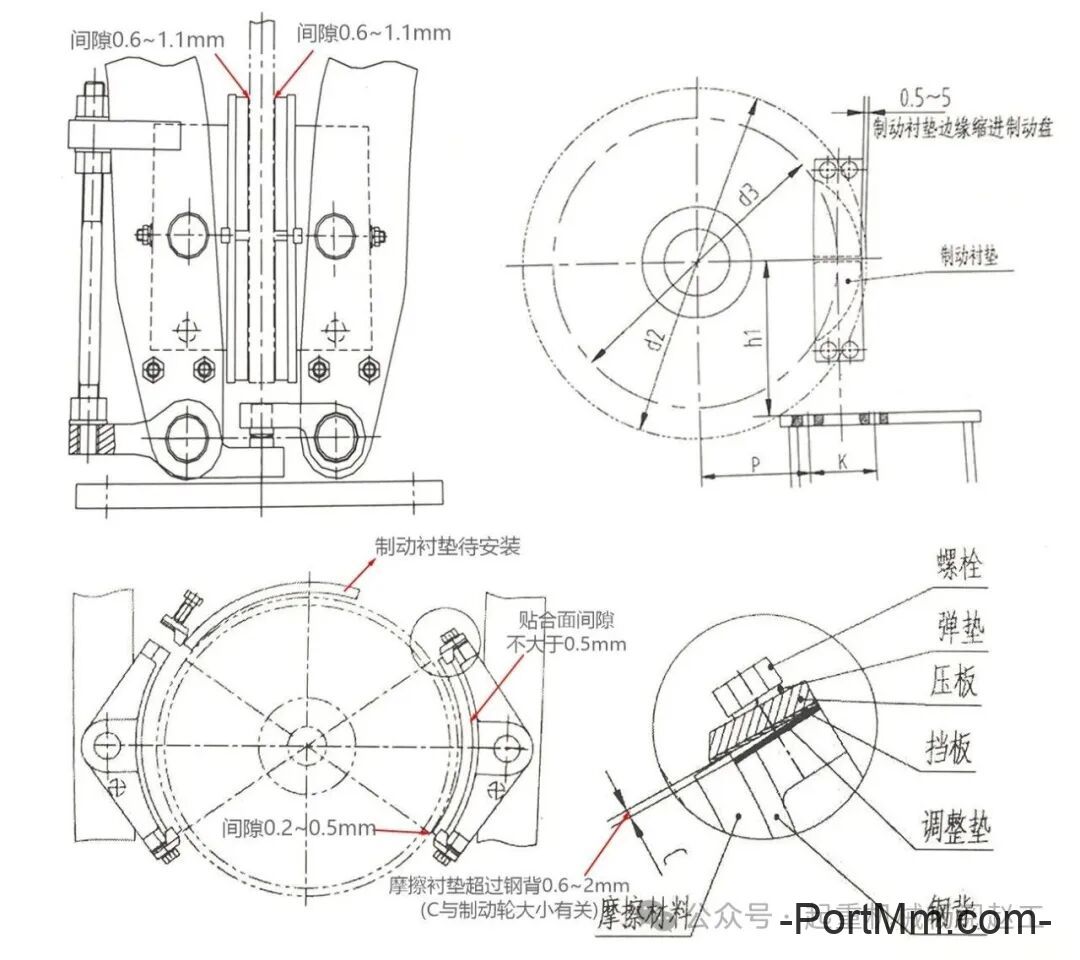

常见电力液压制动器由制动机架、杠杆机构、电力液压推动器、制动瓦块以及附件组成。其中，常闭式电力液压推动器为松闸装置、制动弹簧为上闸装置，常开式电力液压推动器则为上闸装置。见图1~图3。
说明
2、为了与国际通用名称相一致，在JB/T 6406-2006中将“电力液压块式制动器”改成了“电力液压鼓式制动器”；在JB/T 7020-2006中将“制动臂盘式制动器”改成了“电力液压盘式制动器”；
制动机架包括：制动臂、底座等；
杠杆机构包括：制动拉杆、弹簧拉杆、三角杠杆等；
制动瓦块匹配制动轮或制动盘；
附件包括：松闸退距均等装置、松闸退距补偿装置、手动释放装置、制动衬垫磨损限位开关等。

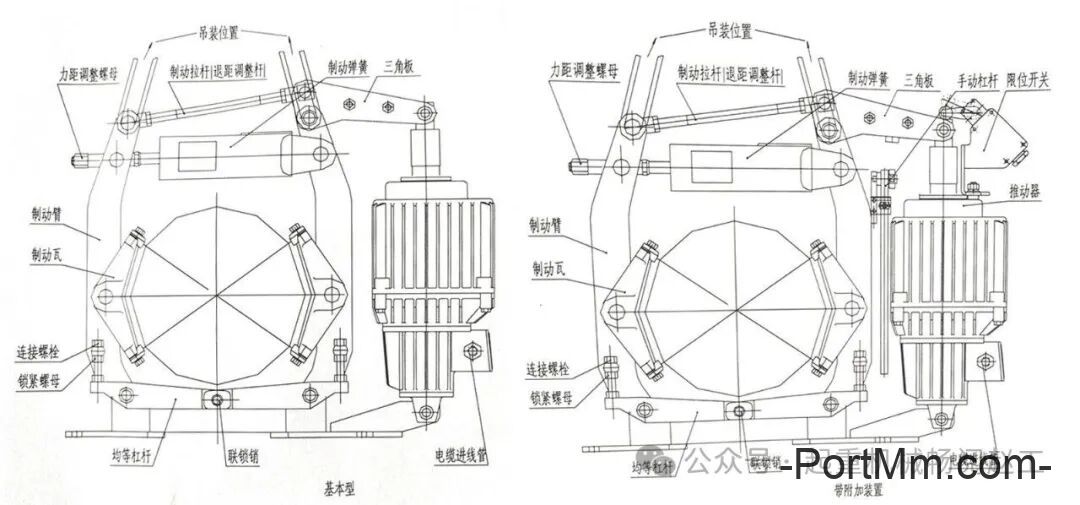

当电力液压制动器采用卧式安装时（图4），其底座为支承夹和安装支架型式。
部分电力液压制动器零部件术语
制动蹄（brake shoe），即其圆柱面可与制动衬片或摩擦材料制成一体的零件。
制动蹄总成（brake shoe assembly），即由制动蹄和制动衬片组成的部件。
制动瓦（shoes of brakes），即内圆柱面上可安装制动衬块的零件。
制动瓦总成（shoes assembly of brakes），即由制动瓦和制动衬块组成的部件。
制动鼓（轮）（brake drum），即以圆柱面为摩擦工作面，同制动蹄总成组成摩擦副的零件。
制动盘（brake disk）:即以端平面为摩擦工作面的圆盘形部件。
制动器释放（brake releasing）：即制动器制动瓦制动覆面与制动偶件制动表面脱离接触，消除制动力矩。
制动器闭合（brake setting）：即制动器制动瓦制动覆面与制动偶件制动表面贴合，建立制动力矩。
--参研资料--
GB/T 26665-2011 制动器 术语
JB/T 6406-2006 电力液压鼓式制动器
JB/T 7020-2006 电力液压盘式制动器
GB/T 33519-2017 制动器分类
GB/T 33517-2017 电力液压鼓式制动器 技术条件
《起重机械》教材，文豪主编
