前几天有液友在后台留言,希望我推荐几款可以绘制液压原理图的软件。 在实际工作中,我们通常使用 AutoCAD绘制原理图,这类专业CAD软件功能强大,但对于一些构思、展示、或中小型项目文档,往往显得有些“重型”。
今天我想分享三款我亲自使用过、并且完全免费的液压原理图绘制工具,它们分别适合不同场景和使用习惯。
官网:https://www.drawio.com/

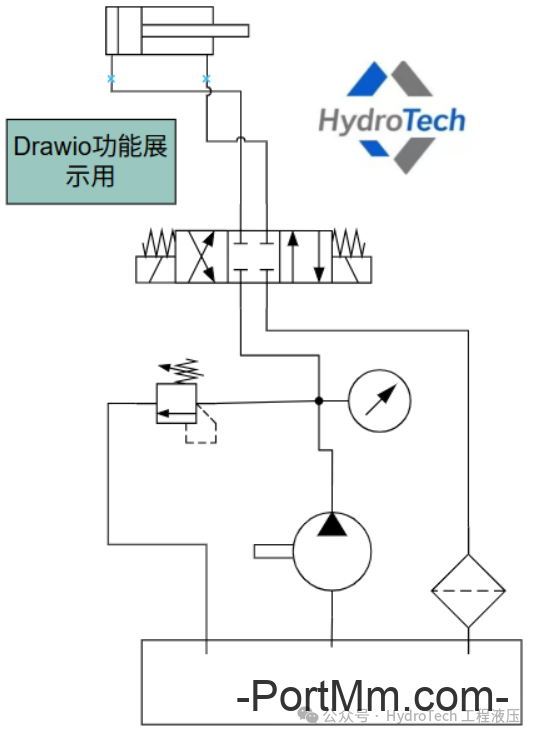

原理图绘制示例展:

优势:
- 可在线使用,也可下载安装到本地,并支持云盘存储;
- 支持拖放操作、轻松连线;
- 交叉连线可自动识别通断(跨线圆弧、实心点);
- 元件符号可自由缩放,可插入图片与文字;
- 学习成本低,上手极快。
劣势:
- 自带符号库较少,仅包含ISO 1219标准中的常用液压符号;
- 自定义符号需通过代码编辑,操作较为繁琐。
https://www.sunhydraulics.com/zh/about/highlights/quickdesign-smartconnect-offers-drag-and-drop-schematic-tool

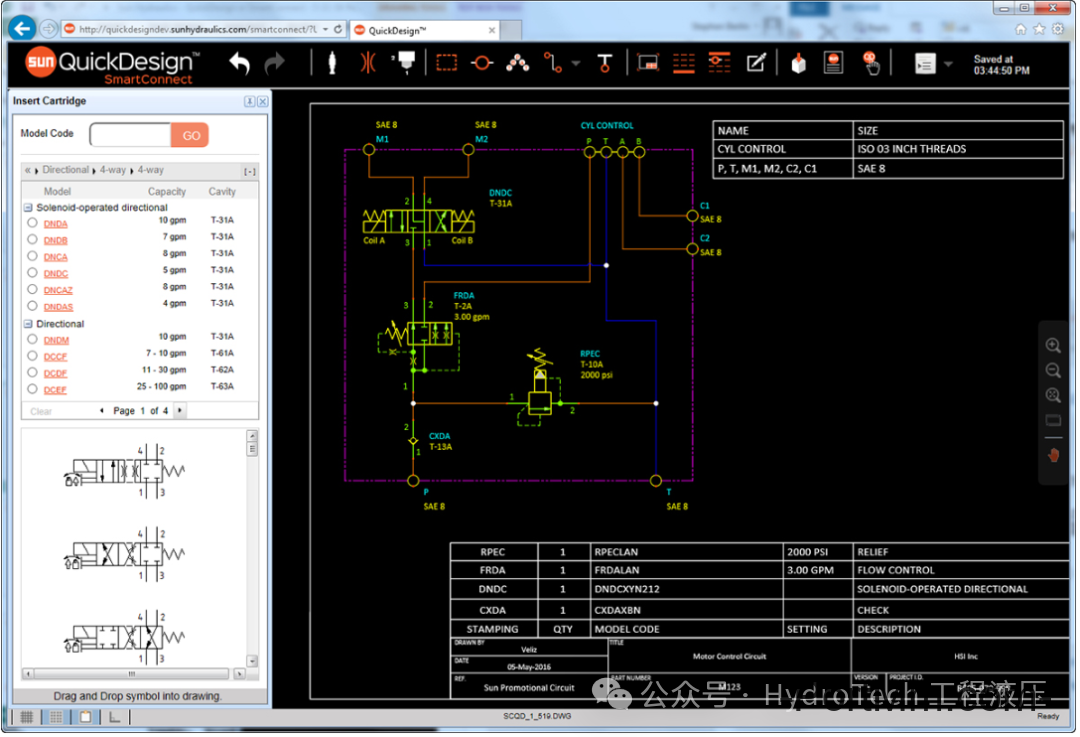

官网展示图:

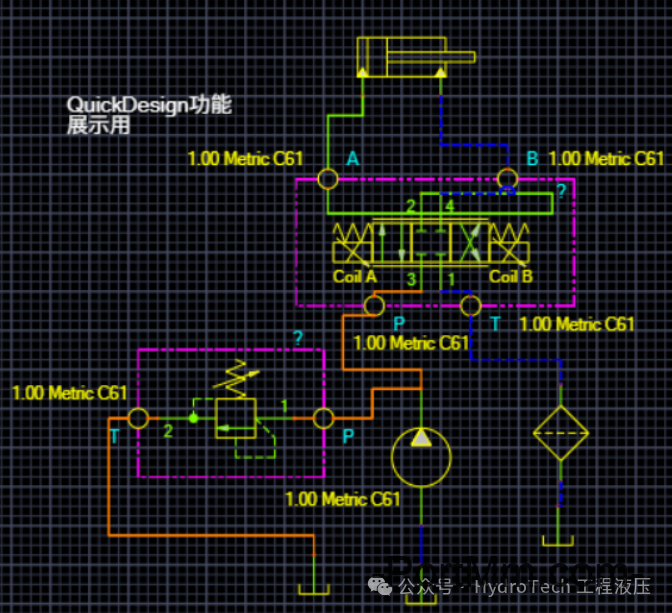

原理图绘制示例:

它不仅能绘制原理图,还能直接生成阀块结构图、钻孔表和3D装配图。
优势:
- 原生支持 SUN 插装阀符号;
- 原理图完成后可自动生成:
- 完整的装配图和加工图
- 连接表、钻孔表
- 2D/3D CAD文档
- 系统还能为整个阀块生成唯一的 Sun部件编号。
劣势:
- 仅适用于以螺纹插装阀为核心的液压系统;
- 仅可在线使用;
- 对通用液压系统绘图不够灵活。
https://www.boschrexroth.com/en/us/service-and-support/econfigurators-and-tools/scheme-editor/

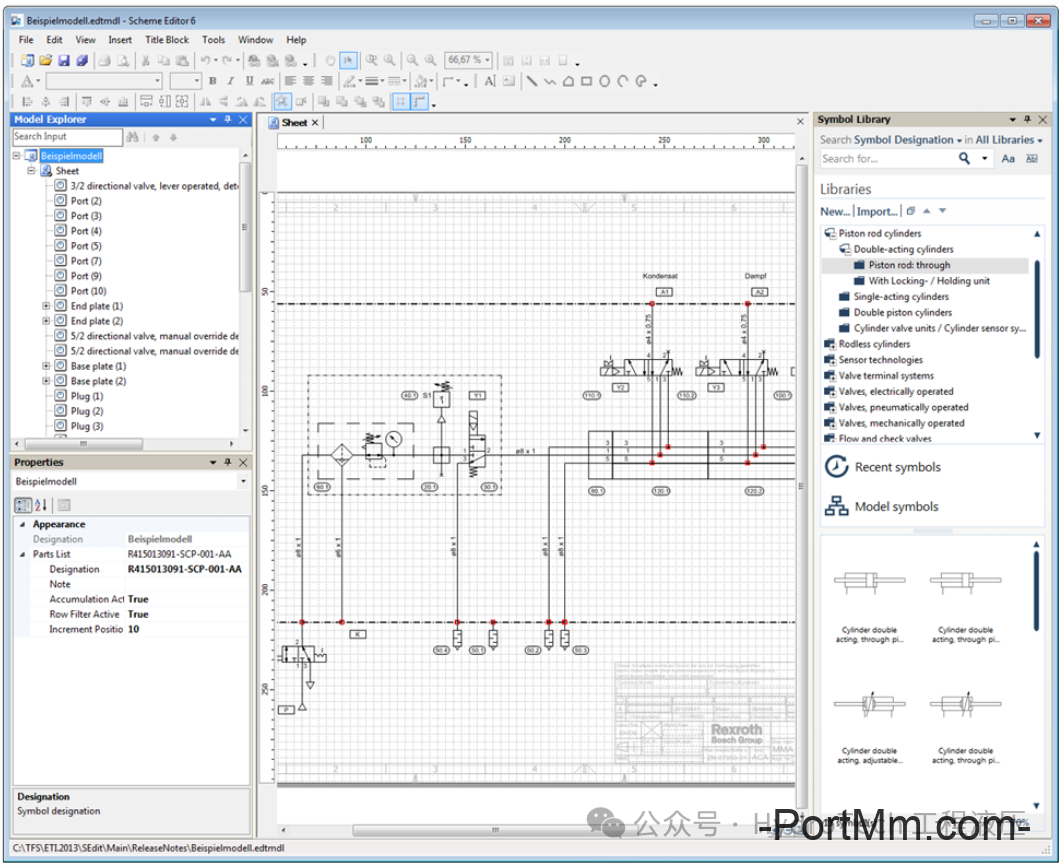

官网展示图:

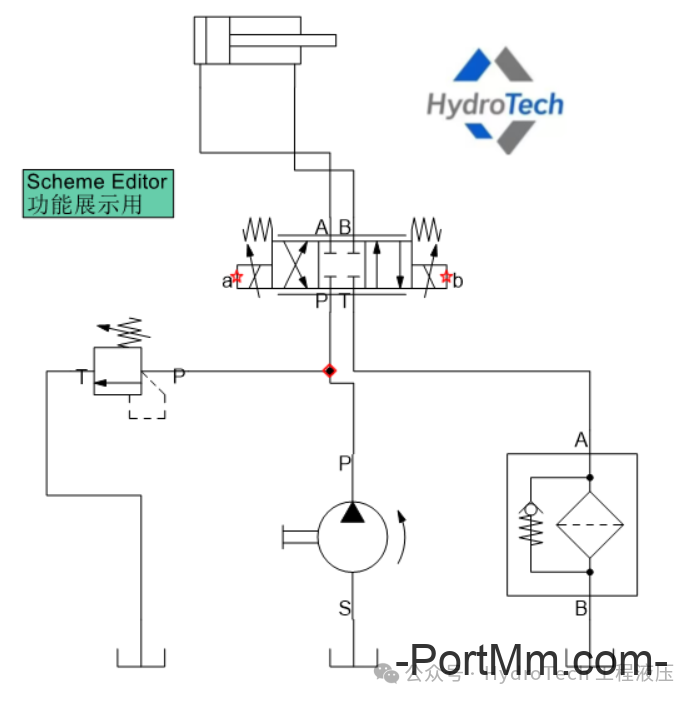

原理图绘制示例:

- 内置液压与气动通用符号库,覆盖全面;
- 支持 定义符号建模与库管理;
- 拖放式操作,支持文字与图片插入;
- 可自动生成 零件清单;
- 能为符号添加 产品文档与超链接,便于元件溯源。
劣势:
- 上手难度较高,需要一定学习时间;
- 必须下载安装客户端,无法在线编辑或云端保存。
如果你需要快速展示想法,用 Drawio;
如果你设计的是插装阀块,用 QuickDesign;
如果你需要系统级的专业设计,用 Scheme Editor。
