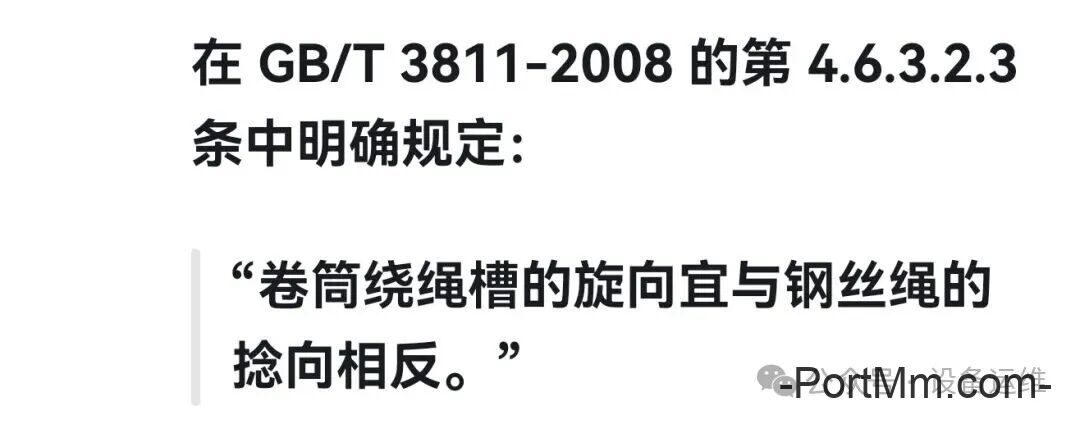

最近就“卷筒槽向与钢丝绳捻向”这个问题，我在查阅一些文献、国标行标甚至国际标后，发现并没有一个特别明确的规定。甚至很多AI给出的答案都被一些网上乱写的给带偏了，给出的国标罗列的有鼻子有眼的，结果我按照AI给出的答案去查，根本就没有相应的条款。（下图就是AI给出的答案，在本文第二个章节:标准溯源中附图了该标准关于钢丝绳的原文截图，AI的答案完全是不负责任的某些作者杜撰的，在国标原文中没有任何相关痕迹）
今天，我们就来对“卷筒槽向与钢丝绳捻向的配合”这一问题进行一次简单的梳理。
卷筒槽向与钢丝绳捻向：一项关键但常被误解的技术原则
在起重机械、卷扬设备的设计与维护中，卷筒槽向与钢丝绳捻向的配合关系，是影响钢丝绳使用寿命和设备安全运行的关键因素。一个广泛流传的准则是：“卷筒槽向必须与钢丝绳捻向相反”。本文就探讨这一原则的正确性、来源，并澄清相关标准的实际情况。
流传的原则：为何需要“相反设置”？
首先，必须明确：“卷筒槽向应与钢丝绳捻向相反”是一项在工程实践中被广泛验证和采纳的关键技术原则，其正确性和重要性毋庸置疑。
1. 基本原理：
钢丝绳并非刚性体，而是由多股钢丝螺旋捻制而成，其自身存在恢复原始状态的旋转趋势。
- 正确的配合（相反设置）：
- 当右捻钢丝绳从左旋槽的卷筒上方引入时，或左捻钢丝绳从右旋槽的卷筒上方引入时，钢丝绳在缠绕过程中产生的旋转趋势会使其自然贴紧在卷筒壁和前一匝绳圈上。
- 效果： 排绳紧密、整齐，无间隙，运行平稳。
- 错误的配合（相同设置）：
- 如果槽向与捻向相同，钢丝绳的旋转趋势会使其试图“站起来”并远离绳槽。
- 后果： 导致 “咬绳”——即后一圈钢丝绳嵌入前一圈的缝隙中（有绳槽的这种可能性不大，但是没必要过度解读），造成剧烈的摩擦、挤压和切割。这会显著加速钢丝绳的磨损、导致早期断丝，甚至引发乱绳、跳绳等严重安全事故。
2. 形象的“握手定则”：
- 右捻（Z）绳 + 左旋槽 = 推荐配置
- 左捻（S）绳 + 右旋槽 = 推荐配置
标准溯源：
是否存在明确的条款规定？
这是最需要澄清的一点。经过我对国内外主要标准的初步核查，结论如下：
1. 中国国家标准（GB）：
- 未发现直接条款。 在 GB/T 3811-2008《起重机设计规范》 和 GB/T 6067.1-2010《起重机械安全规程 第1部分：总则》 中，均未找到直接写明“卷筒绕绳槽的旋向宜与钢丝绳的捻向相反”或类似强制性语句的条款。
- 相关约束： 这些标准更多地关注钢丝绳的偏斜角（如钢丝绳中心线与绳槽中心线夹角不大于3.5°）、卷筒/滑轮与钢丝绳的直径比等安全参数，这些是确保正确配合的前提条件。
2. 国际标准（ISO）：
- 同样未发现直接条款。 在 ISO 16625:2013（等同采用于GB/T 34529-2017 《起重机和葫芦 钢丝绳、卷筒和滑轮的选择》）中，核心内容是钢丝绳、卷筒和滑轮的选型因素、最小直径计算、槽型尺寸等，并未以条款形式规定捻向与槽向的配合关系。
结论： 这项至关重要的技术原则，并非以一条明确的“必须”或“应”的条款形式存在于主流国家标准中。它更多地是作为一项基础的、公认的工程设计准则，被流传于某些机械行业培训教材和设备制造商的技术规范中。

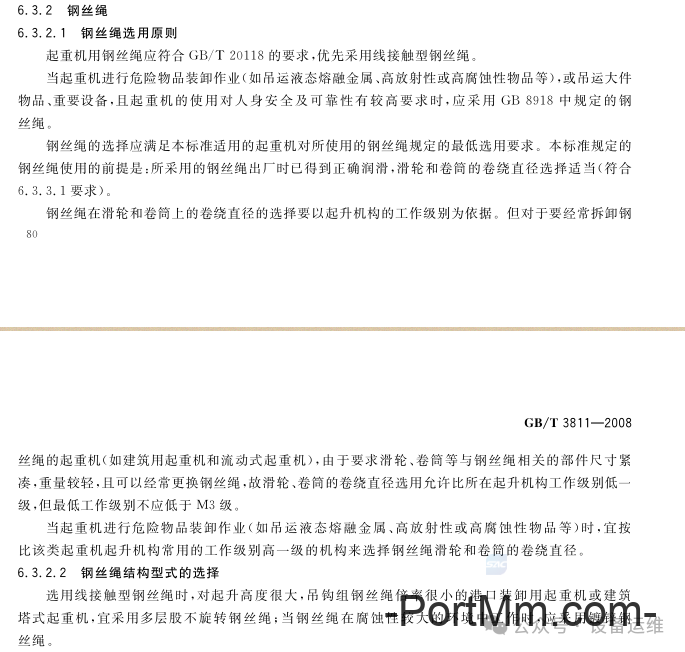

下图是GB/T 3811-2008《起重机设计规范》中关于钢丝绳的规定。
实践指南：如何正确判断与应用？
尽管标准中无直接条款，但在实践中还是要遵守此原则。

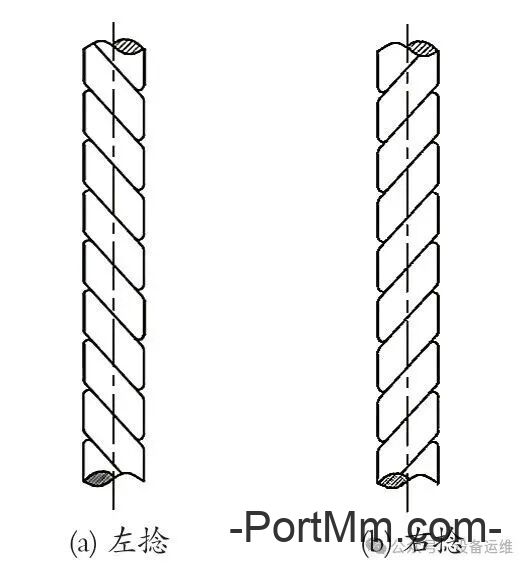

1. 判断方法：（卷筒和钢丝绳旋向的判断最简单的判断方法就是哪边高就是哪个旋向，可以参照下图对照一下，可能这个方法判断卷筒的时候，不熟练的要歪着头）
- 钢丝绳捻向： 将钢丝绳竖直放置，观察其表面股绳的螺旋方向。
- 右捻（Z）： 股绳从左下方向右上方延伸。
- 左捻（S）： 股绳从右下方向左上方延伸。
- 卷筒槽旋向： 面对卷筒端面，观察其表面的螺旋绳槽。
- 右旋槽： 绳槽从左下方向右上方盘旋。
- 左旋槽： 绳槽从右下方向左上方盘旋。
总结一下
绳槽可以对钢丝绳带来有效的支撑，减小钢丝绳绳形的变形，隔离钢丝绳相近圈之间的摩擦。所以有绳槽的卷筒并不限定必须采用某一特定捻制方向的钢丝绳。但是，由于钢丝绳从卷筒上进出具有一定角度，这使钢丝绳与偏转角方向的卷筒绳槽侧壁产生摩擦，而根据卷筒布置方式及卷绕方向来看，在绕进钢丝绳时绳槽侧壁对钢丝绳的摩擦力产生的转矩为拧紧趋势时，对钢丝绳防松股、减小变形、润滑都有益处，此时的绳槽方向与钢丝绳捻制方向恰好相反。
所以，不论光面卷筒还是绳槽卷筒，在卷绕钢丝绳时，卷绕方向与钢丝绳捻制方向相反时，具有更好的使用寿命。当然，在一些特定场景或特定要求时，比如你就是没找到与卷筒槽向相反捻向的钢丝绳，你还急用，那你就不用了同向的钢丝绳？虽然反向配置有好处，但大可不必过于教条。
希望这篇文章能够彻底澄清你对此问题的疑惑，并为你的实际工作提供些许的帮助。
