机械设计与装配中常用形位公差详细介绍与使用

释放双眼,带上耳机,听听看~!
机械设计与装配中常用形位公差详细介绍与使用

形位公差详细介绍与使用(1)直线度、平面度、圆度和圆柱度

机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

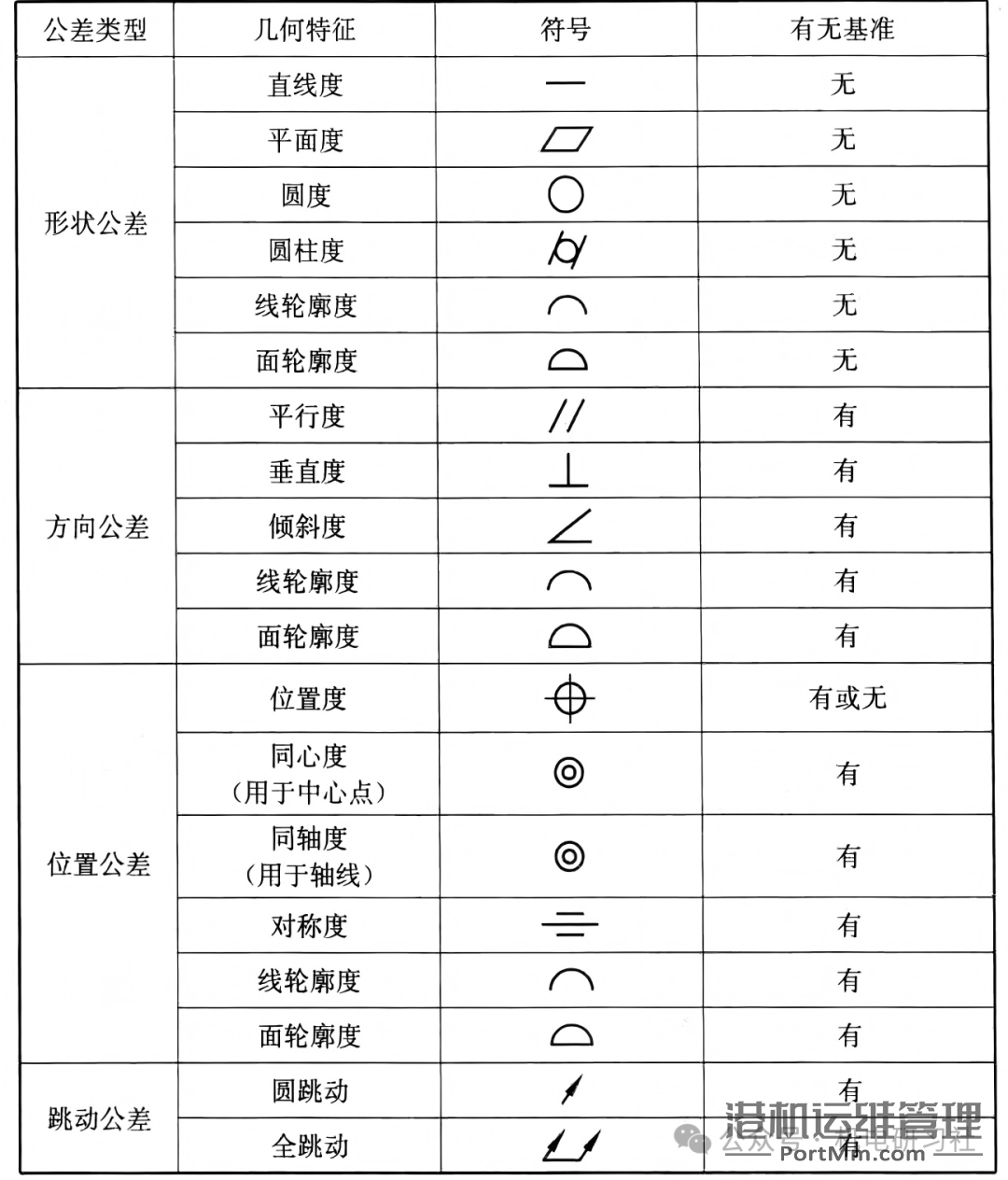

本文详细介绍形状公差中的直线度 (⏤)、2. 平面度 ( ⏥ )、3. 圆度 ( ○ )、4. 圆柱度 ( ⌭ )。

由于形状公差是定义零件本身的形状误差,不须与其他零件配合,所以在几何公差符号不必有基准;

圆度和圆柱度应符合包容原则。

机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

直线度

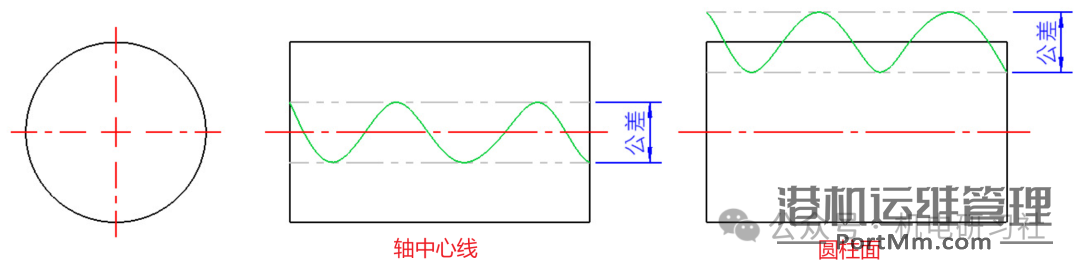

定义理想笔直的直线,定义轴中心线或圆柱表面直线上最高及最低点的范围。
机械设计与装配中常用形位公差详细介绍与使用

01

轴中心线

机械设计与装配中常用形位公差详细介绍与使用

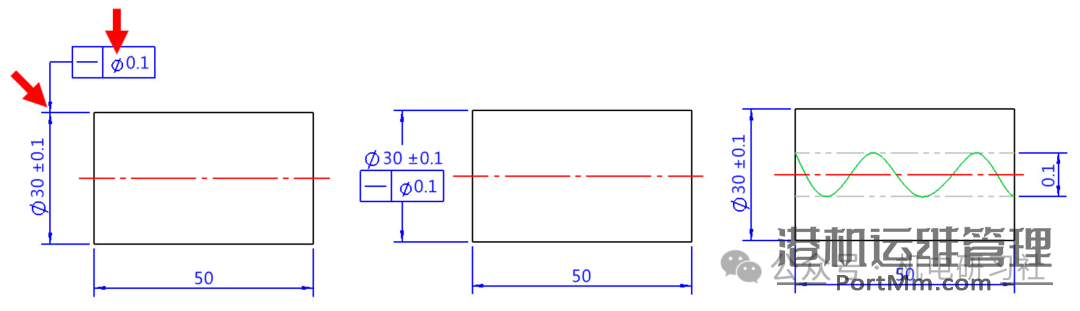

轴中心线的直线公差,公差值前方必须有直径(Ø)符号。有2种表达方法:
1. 几何公差导线必须对齐尺寸线(左图);
2. 几何公差于尺寸下方( 中图)。
机械设计与装配中常用形位公差详细介绍与使用

02

圆柱面

机械设计与装配中常用形位公差详细介绍与使用

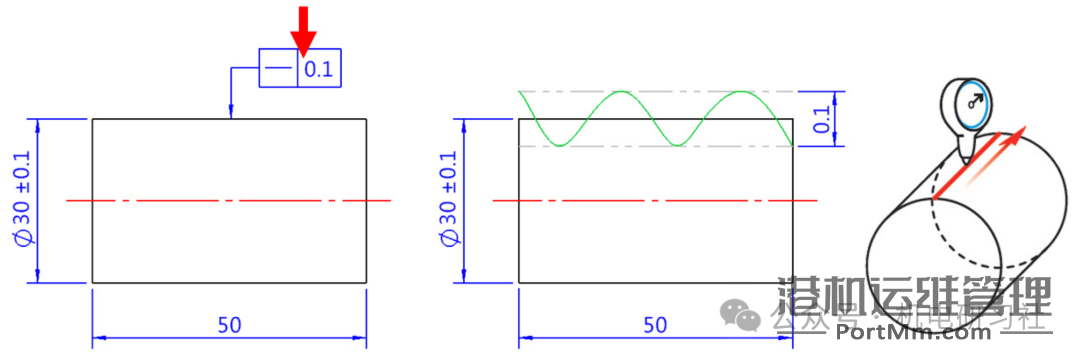

圆柱表面的直线度,公差值前方不须加上直径(Ø)符号。导线指向圆柱投影边线。
机械设计与装配中常用形位公差详细介绍与使用

平面度

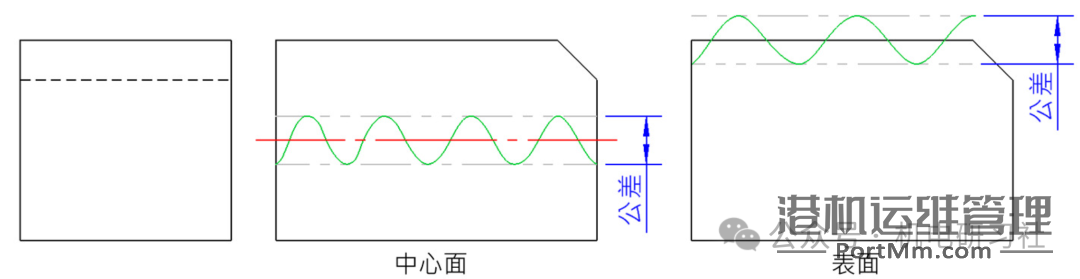

    表示理想平坦的平面,定义中心面或表面凹凸的最高及最低点范围。
机械设计与装配中常用形位公差详细介绍与使用

01

中心面

机械设计与装配中常用形位公差详细介绍与使用

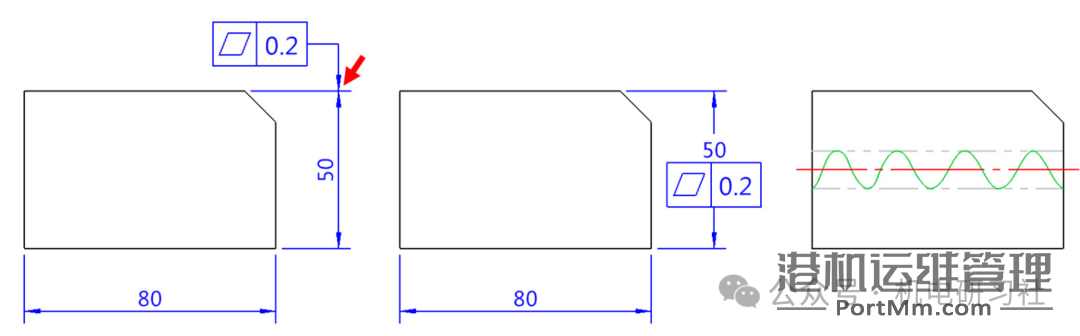

零件中心面的平面公差有2种表达方法:
1. 对齐尺寸线以导线向外标注(左图);
2. 几何公差符号在尺寸公差下方(右图)。
机械设计与装配中常用形位公差详细介绍与使用

02

表面

机械设计与装配中常用形位公差详细介绍与使用

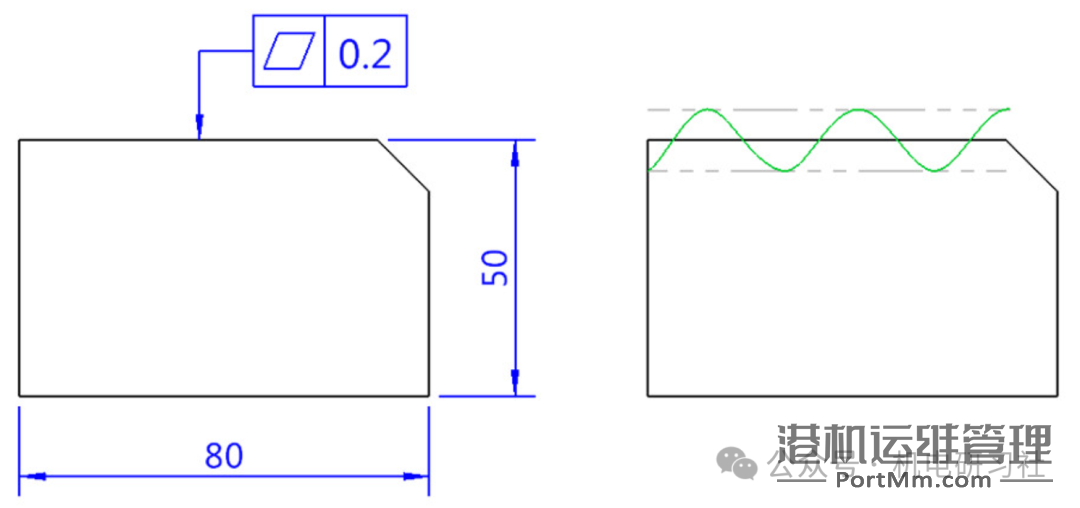

导线指向模型投影边线。
机械设计与装配中常用形位公差详细介绍与使用

圆度

定义圆形状为理想的正圆(圆心至边线上每点的距离相同)。圆度公差带是2个同心圆组成,圆形轮廓必须在这之间。

01

圆柱&圆台

机械设计与装配中常用形位公差详细介绍与使用

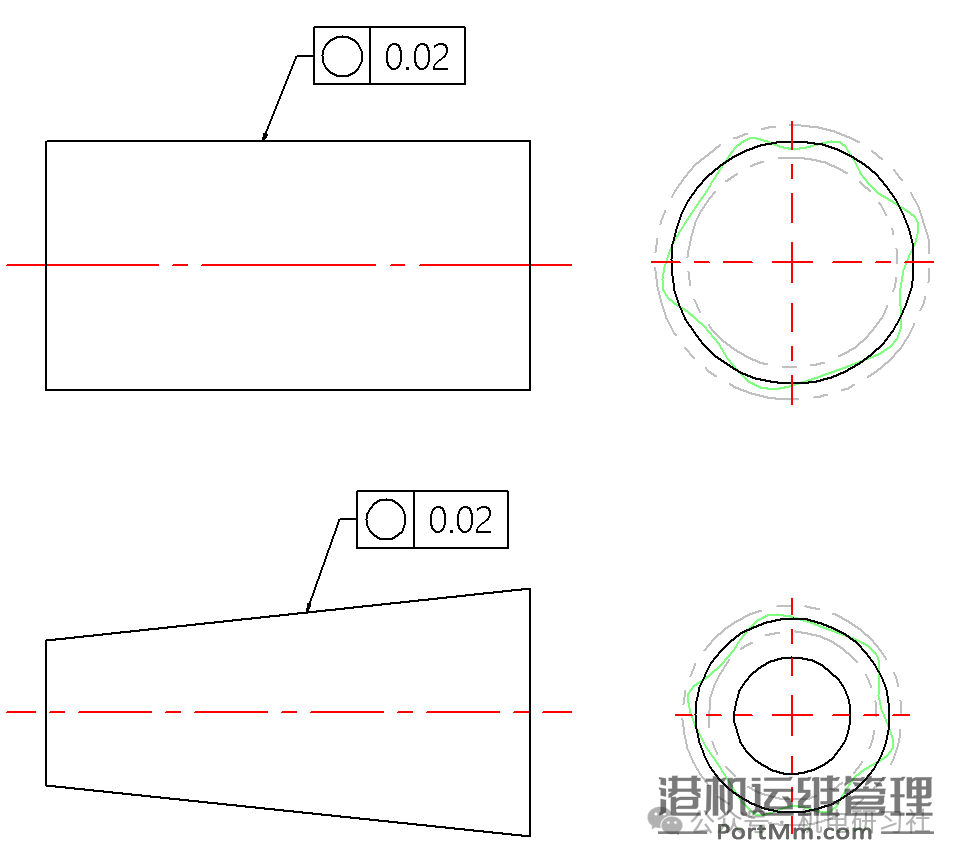

在垂直于轴线的任一正截面上,该圆必须位于半径差为公差值0.02的两同心圆之间。
机械设计与装配中常用形位公差详细介绍与使用

02

球体

机械设计与装配中常用形位公差详细介绍与使用

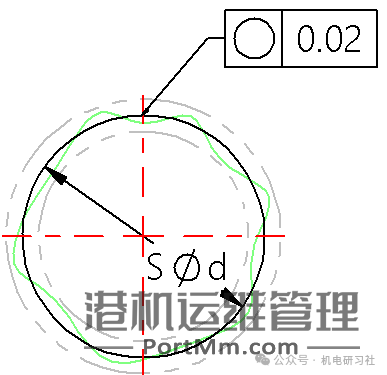

在通过被测球心的任一截面上,截圆必须位于该截面上半径差为公差值0.03的两同心圆之间。
机械设计与装配中常用形位公差详细介绍与使用

包容原则

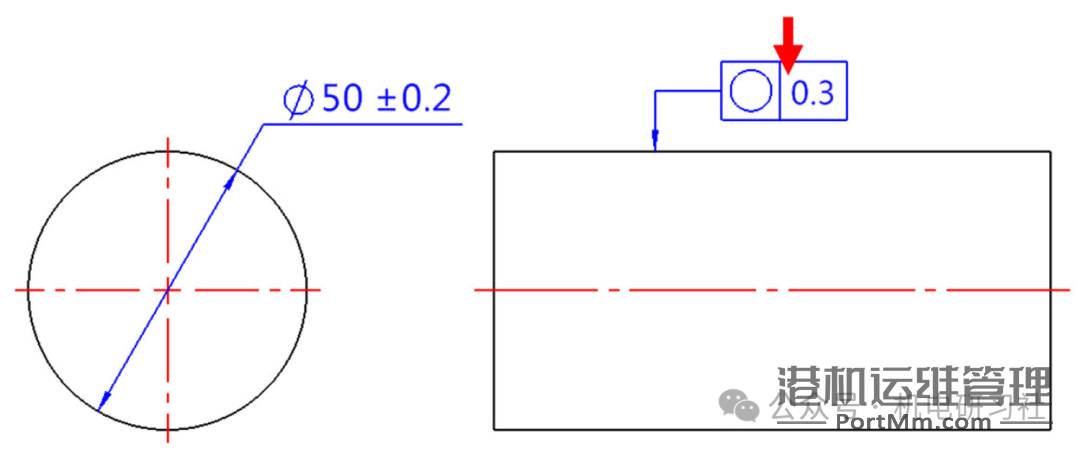

圆度基于包容原则,圆度公差必须小于尺寸公差,例如 : Ø50±0.2,公差范围0.4,圆度的公差为0.3,所以符合规定。

机械设计与装配中常用形位公差详细介绍与使用

圆柱度

定义圆柱面的正圆形状及倾斜度,理论上在圆柱上的每个点距离中心轴的距离是相等的。圆柱度的公差带是两同轴心的圆柱面,圆柱面必须在这之间。
机械设计与装配中常用形位公差详细介绍与使用

包容原则

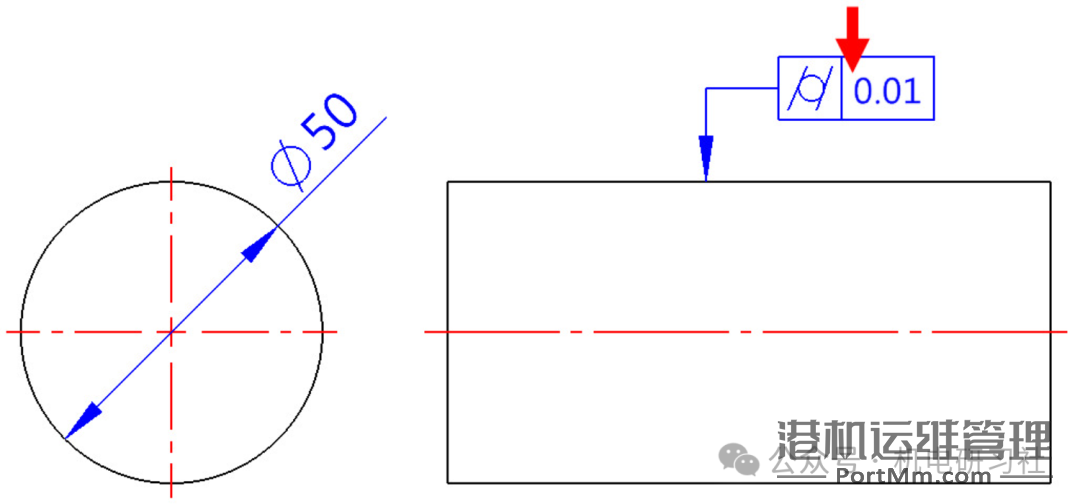

圆柱度基于包容原则,圆柱度公差必须小于尺寸公差。导线指向圆柱投影边线,要注意在几何公差的公差值前不能加上直径 ( Ø ) 符号。

机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

形位公差详细介绍与使用(2)平行度、垂直度、倾斜度

机械设计与装配中常用形位公差详细介绍与使用

机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

方向公差属于相关形态,本文讲3种: 平行度 ( // )、垂直度 ( ⊥ )、倾斜度 ( ∠ )。

使用此类型符号,必须要有2项条件才能对应出公差方向,所以必须要有基准。

机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

平行度

控制表面、轴线、中心面与基准的平行位置,在几何公差符号第2格的值为公差带距离。

机械设计与装配中常用形位公差详细介绍与使用

01

表面

机械设计与装配中常用形位公差详细介绍与使用

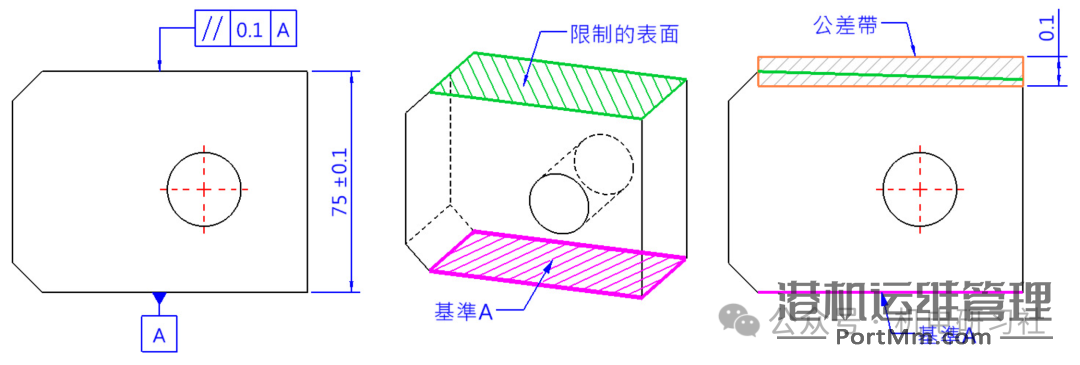

定义零件表面与基准的平行距离,表面必须为平面。公差带是距离为公差值0.1,且平行于基准面的两平行平面之间的区域,有2种注法:

1. 几何公差导线连接模型投影线(左图);

2. 几何公差导线连接尺寸线(右图)。

机械设计与装配中常用形位公差详细介绍与使用

02

中心线

机械设计与装配中常用形位公差详细介绍与使用

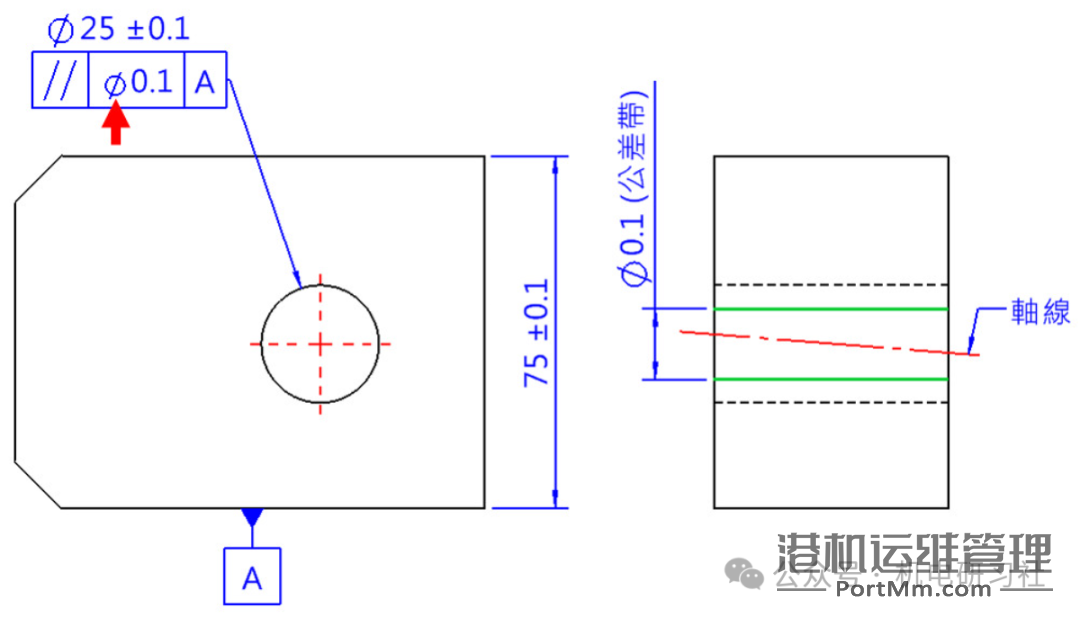

平行度也能限制轴或孔的轴线平行距离,在符号的第2格公差值前必须加上直径(Ø)符号,下图意思公差带是直径为公差值0.1,且平行于基准线的圆柱面内的区域。

机械设计与装配中常用形位公差详细介绍与使用

垂直度

控制表面、轴线、中心面与基准的垂直位置,在几何公差符号第2格的值为公差带距离,不是限制面的倾斜角度。
机械设计与装配中常用形位公差详细介绍与使用

01

面对面

机械设计与装配中常用形位公差详细介绍与使用

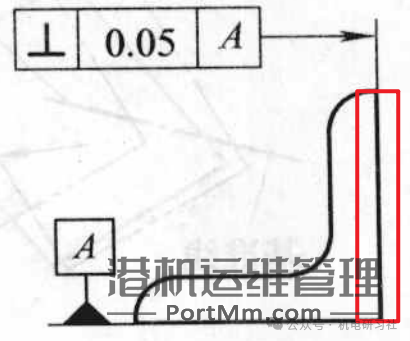

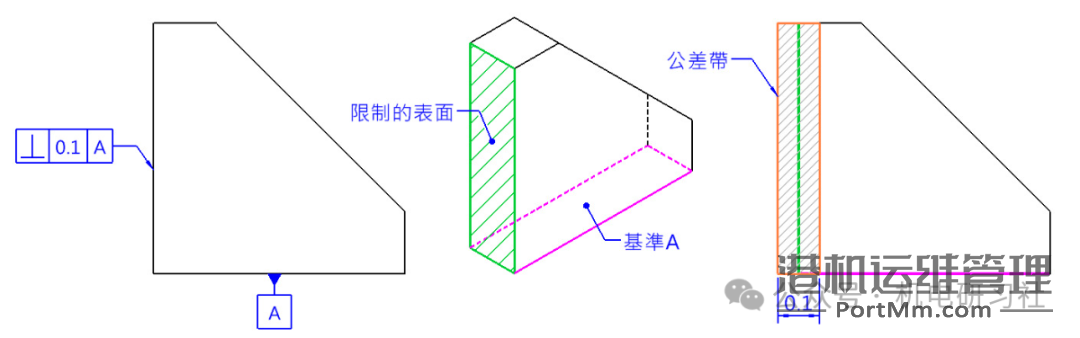

提取(实际)表面必须位于距离为公差值0.05,且垂直于基准平面的两平行平面之间
机械设计与装配中常用形位公差详细介绍与使用

02

线对面

机械设计与装配中常用形位公差详细介绍与使用

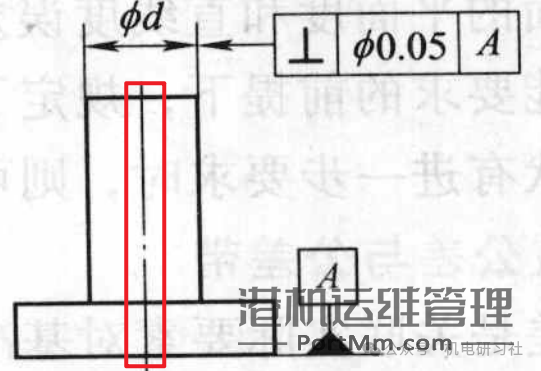

фd的轴线必须位于直径为公差值0.05,且垂直于基准平面的圆柱面内。
机械设计与装配中常用形位公差详细介绍与使用

倾斜度

控制表面、轴线、中心面与基准的固定角度,在几何公差符号第2格的值为公差带距离,不是限制面的倾斜角度。
机械设计与装配中常用形位公差详细介绍与使用

01

平面

机械设计与装配中常用形位公差详细介绍与使用

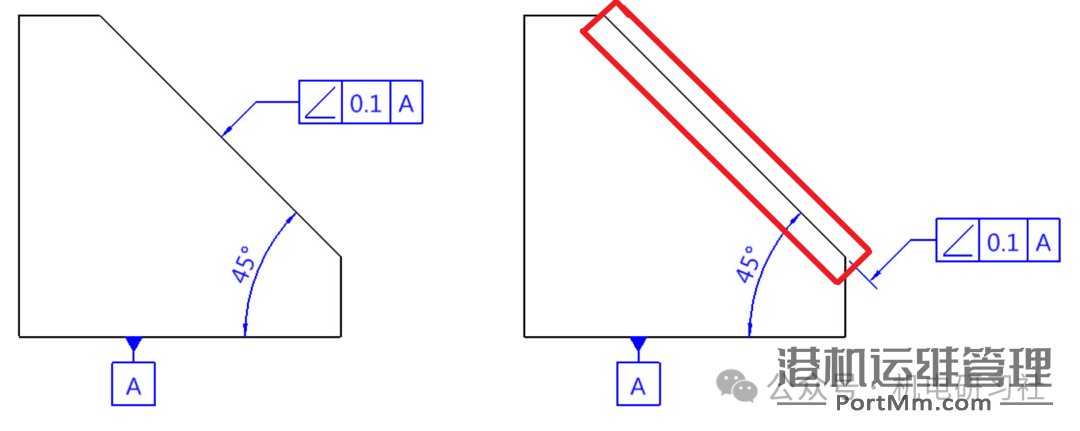

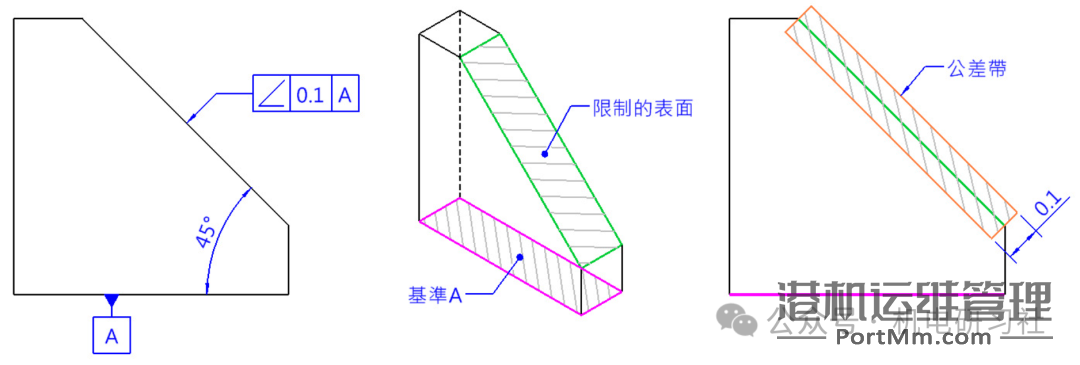

定义零件表面与基准的倾斜角度,工程图有2种注法:
1. 几何公差导线连接模型投影线 ( 左图 );
2. 几何公差延伸模型轮廓投影线 ( 右图 )。
机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

形位公差详细介绍与使用(3)位置度、同轴度、同心度、对称度

机械设计与装配中常用形位公差详细介绍与使用

位置公差就是相对于某项基准,决定相应要素应处位置(真位置)的公差。指定位置公差之前,必须确定基准,因此位置公差是与基准相关联的要素,即关联要素的几何公差。

机械设计与装配中常用形位公差详细介绍与使用
机械设计与装配中常用形位公差详细介绍与使用

位置度

位置度用于控制被测要素(点、线、面)对基准要素的位置误差。根据零件的功能要位置度公差可分为给定一个方向、给定相互垂直的两个方向和任意方向3种。

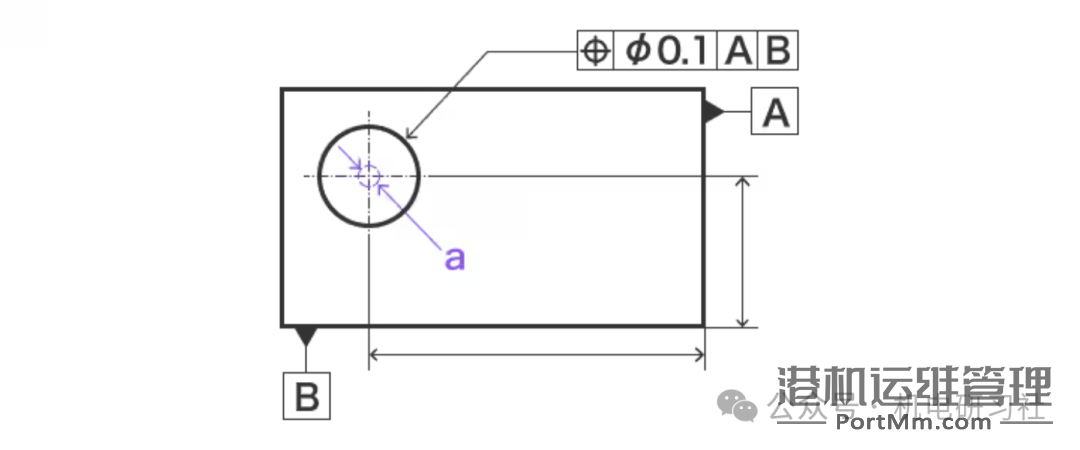

下图解释:标示线箭头所指的圆的中心点,必须位于直径0.1 mm的圆中。
机械设计与装配中常用形位公差详细介绍与使用

同轴度

2个圆柱的轴同轴 (中心轴无偏差)的程度。

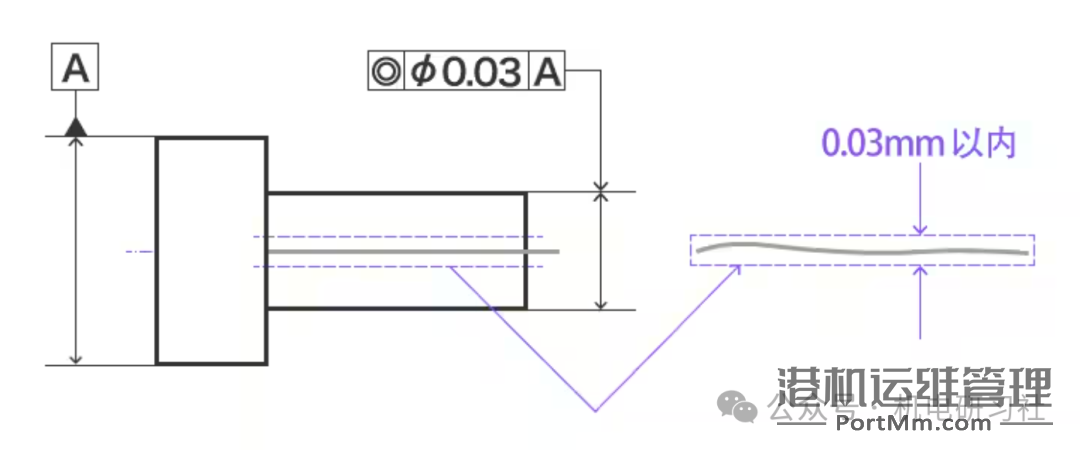

下图解释:标示线箭头所指的圆柱轴线,必须位于以A为轴线、直径0.03mm的圆柱中。
机械设计与装配中常用形位公差详细介绍与使用

同心度

当同轴度的被测要素为点时,称同心度。

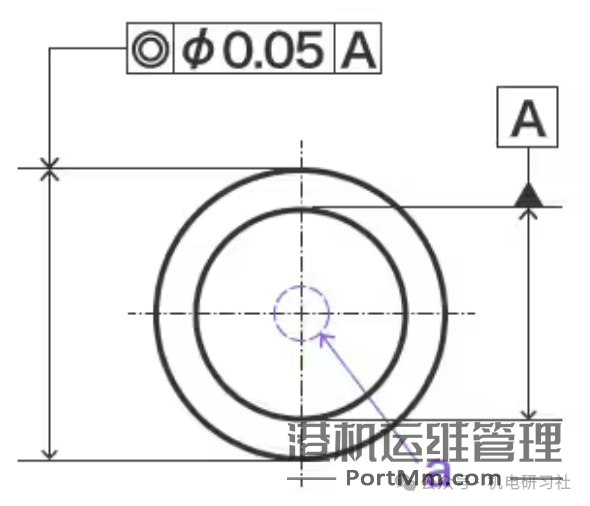

圆心必须位于直径为公差值0.05,且与基准圆心同心的圆内。

机械设计与装配中常用形位公差详细介绍与使用

对称度

相对于基准(作为基准的平面)保持对称的精度。
标示线箭头所指的中心面,必须位于与基准中心平面A对称间隔0.05mm的2个平行平面之间。
机械设计与装配中常用形位公差详细介绍与使用
