在液压伺服系统的世界里，阀、油缸、油泵看得见摸得着，但真正决定它们“听不听话、稳不稳定”的，往往是藏在控制器里的那几行算法。PID就是其中最常见、也最容易被说得“高大上”的一个名词。其实，把它拆开来看，你可以把PID想象成一个很有经验的“液压管家”：会记住系统过去表现怎么样，盯着现在偏差有多大，还能根据变化趋势大致“猜到”未来会往哪儿跑。正是依靠这份对“过去—现在—未来”的综合判断，液压系统才能在各种工况下，既能快速响应，又能相对平稳地达到你想要的压力、速度或位置。
一、什么是PID

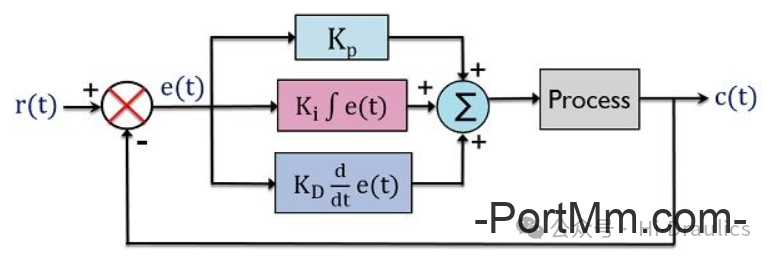

图1 PID控制器框图
首先，了解PID这个缩写词非常重要。它代表比例-积分-微分（Proportional-Integral-Derivative），是系统设定点用于实时纠正误差的控制方法。您可能会看到P、PI、PD 或 PID与特定系统的控制器相关联——这些字母表示正在或未来应用哪些控制方法。
-
P：比例（Proportional）——专注“当下”
-
I：积分（Integral）——记得“过去”
-
D：微分（Derivative）——预判“未来”
在液压伺服系统里，PID常被用来控制以下三个关键量：
-
压力：稳不稳？会不会忽高忽低？
-
速度：太慢，还是太猛？
-
位置：能不能稳稳地停在该停的地方？
一句话：PID 就是一个根据“过去的表现”、“现在的偏差”、“未来的趋势”来调节液压系统的算法，让系统又快、又稳、又准。
二、三种“时间观”的控制逻辑
1、P（比例）——专注“当下”
P关心的是：这一刻，你偏差了多少。
-
当前误差大→ 输出就大
-
当前误差小→ 输出就小
就像你关门：门缝很大，你就用力推；门缝很小，你就轻轻推。
优点：反应快，有误差立刻动作。
缺点：只看“现在”，不记旧账，所以经常会永远差那么一点点（稳态误差）。
所以说：P是一个“活在当下”的人：你现在离目标远不远，我就现在多用点力，至于之前怎么样、之后会怎样，我一概不管。
2、 I（积分）——记得“过去”
I关心的是：过去这段时间里，你持续积累了多少误差？
-
误差持续时间一长，积分值就一点点“攒”起来
-
攒到一定程度，控制器就会拼命纠正，直到误差趋近于0
依旧关门：你发现门老是差一条小缝，总是关不严，看久了你会烦，一把稍微用大力，把门“按死”关上。
优点：能消除那种长期存在的小误差，让系统真正“准准到设定值”。
缺点：记“过去的账”记得太狠，会：
-
反应变慢；
-
容易超调、来回振荡。
所以说：I是一个“念旧”的人：你以前欠下的误差，我都记着，迟早要你还清。
3、D（微分）——预判“未来”
D关心的是：误差变化的趋势，也就是“马上要发生什么”，而不是有多少误差。
-
如果误差正在快速减小，说明马上就要达到目标
-
D会提前帮你“刹车”，避免冲过头
叒是关门：眼看门快要关上了，而且速度还挺快——你会本能地提前放轻力道，不让门“砰”地一声撞上。
优点：抑制超调，减少振荡，让系统更稳定。
缺点：对信号噪声很敏感。传感器稍微抖一下，D 太大就会跟着瞎紧张，导致控制量乱跳。
所以说：D是一个“审时度势”：你现在往哪儿走、走多快，我心里有数，提前做好准备，不让你乱冲。
三、三位一体：一位“时间三观”俱全的管家
把 P、I、D 组合起来，你就得到了一个这样的控制器：
-
P：处理“此时此刻”的误差（现在）
-
I：清算“长时间积累”的偏差（过去）
-
D：根据变化趋势做预测（未来）
把它放到液压系统里，效果是这样的：
-
启动时：快速追上设定的压力/速度/位置 → 靠P
-
稳定后：把最后那一点残余偏差也消灭掉→ 靠I
-
全周期内：不让系统乱抖、乱冲、振荡→ 靠D
形象一点说：
-
只用P：像一个干活很冲但有点毛躁的人，反应快但不精细。
-
加上I：像一个有记性的人，知道自己总是“差一点”，会想办法补上。
-
再加D：像一个有预判能力的人，知道什么时候该收力、什么时候该稳住，绝不冲过头。
四、PID在液压伺服系统中的作用
PID在液压伺服系统中的作用：
-
让系统“敢动”：P把你从远处快速拉到目标附近，保证有足够的力和速度。
-
让系统“收得住”：D防止你到了附近还猛冲，减少振荡和过冲。
-
让系统“最终很准”：I把最后那一点点残余误差消掉，不再永远差一点。
以阀控缸为例：

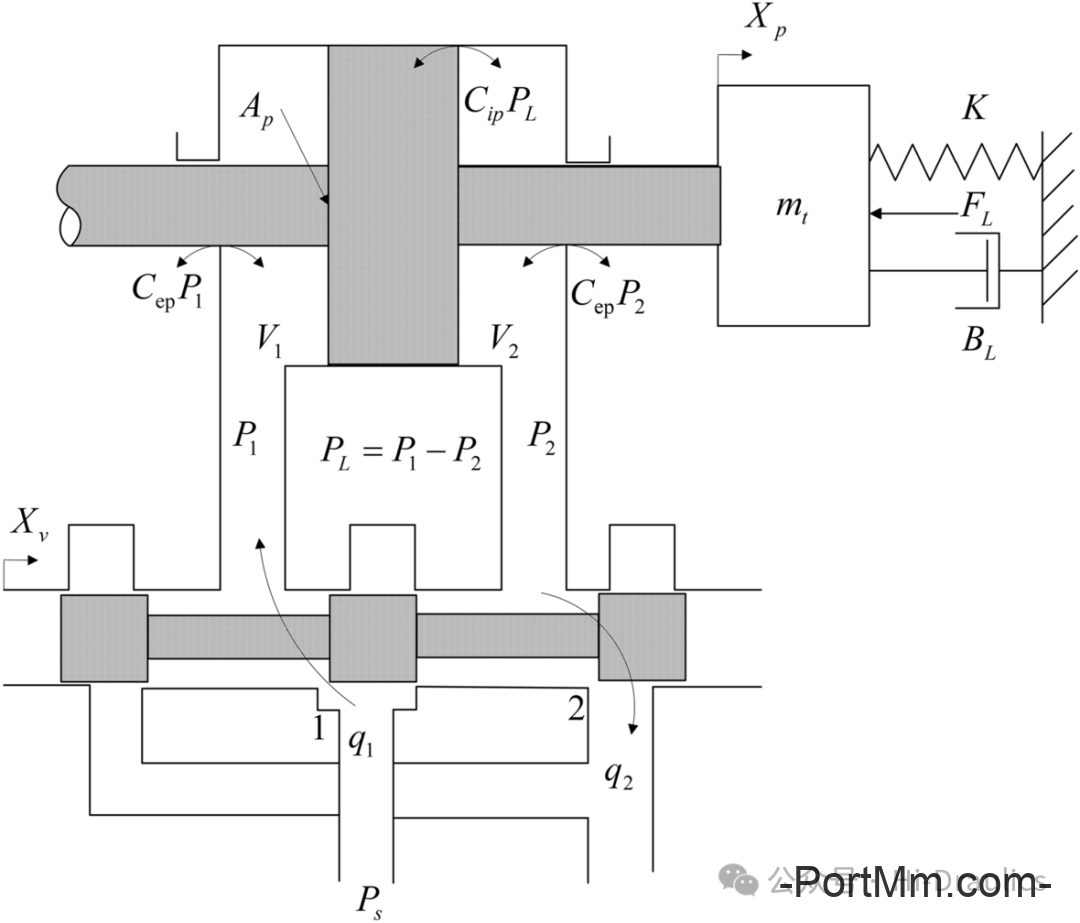

图2 阀控缸系统简化
1、位置控制
通常用闭环位置控制（通常带速度、加速度前馈）：
-
目标是“到哪儿、停在哪儿”，对最终位置误差最敏感。
-
位置环（外环）+ 速度环（内环），让系统既能准确到位，又不过分抖动。
因此，位置控制最怕：过冲、振荡、不到位，需要：
-
P：提供误差驱动增益，如果被控油缸固有频率很低，还可以对P控制器输出进行滤波。
-
D：提供“阻尼”，抑制振荡、减少冲过头，改善P控制器的控制品质。
-
I：消除长期的小位置偏差（稳态误差）：在许多液压位置控制系统中，为了避免积分作用引起超调或振荡，位置环常采用P或PD控制，而将I放在内层的速度环中。但如果低速下，动静摩擦力交替导致系统存在长期的位置偏差（如爬行或静差），也可以谨慎引入位置积分克服粘滑效应，并配合抗积分饱和措施。

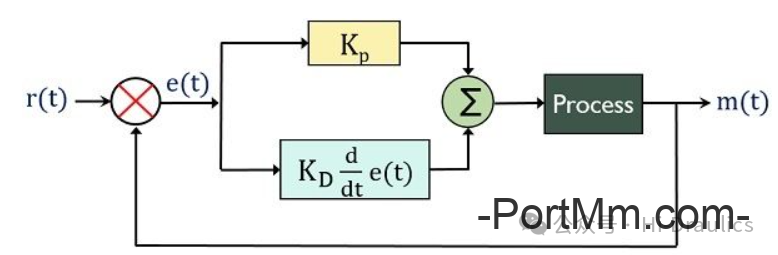

图3 PD控制器框图
因此，很多伺服系统会在位置环中采用P或PD控制，而把I放到下一级的速度环中。
2、速度控制
通常用闭环速度控制（速度环），外环可能是位置或力：
-
目标是“匀速、跟速”，对速度误差最敏感。
-
常见结构：外环位置 / 力 → 给定速度 → 速度PID → 驱动。
一般多采用PI控制：
-
P：决定跟随速度、加速度（增益）
-
I：消除速度的稳态误差

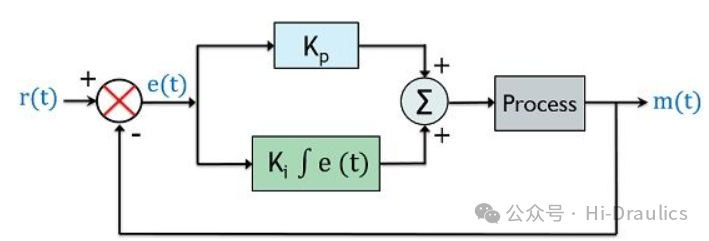

图4 PI控制器框图
大多数情况下，速度反馈信号相对平滑，系统惯性+摩擦提供了一定“自然阻尼”，因此没有D控制器也能稳定工作。当然，如果遇到负载变化大、系统弹性强、对动态性能要求高的工况时，可以加一点D用来抑制突然加减速时的振荡和超调。
3、力控制

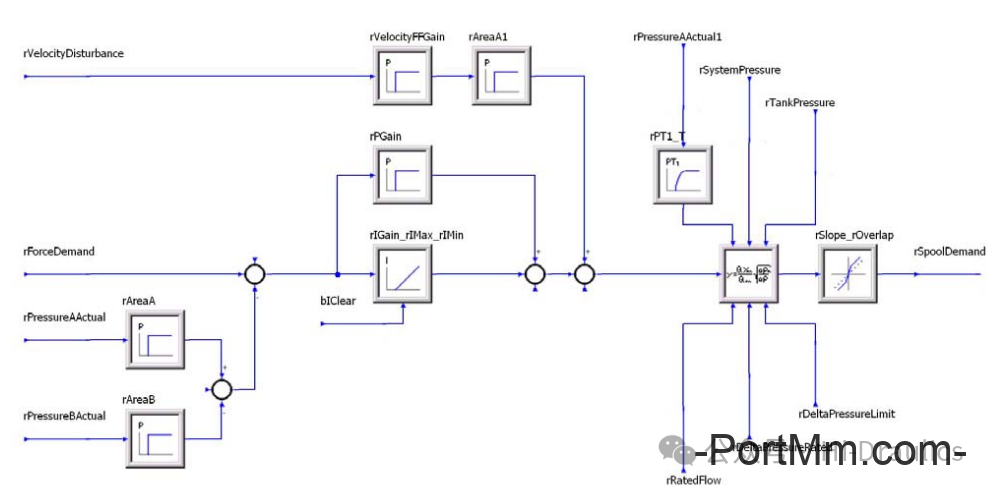

图5 MOOG控制器力控制模块
通常用闭环力/压力控制（力环），内层是流量/速度或阀口开度：
-
目标是“多大力、多大压力”，对输出力/压力的大小与稳定性最敏感。
-
常见结构：力/压力 PID → 位置/流量/阀口开度，通过改变位置或流量来调节力。
-
应用如压装、伺服压机、张力控制等，要的是“力到位”，位置、速度只是手段。
一般多采用PI控制：
-
I：很关键，用来消除在不同负载下的稳态力/压差
-
P：提供“硬度”（刚度），响应够快
当系统刚度较低（大容腔、长管路、多软管等）、力/压力响应速度要求高时，可加入一点D来稳定系统。
五、如何调节PID

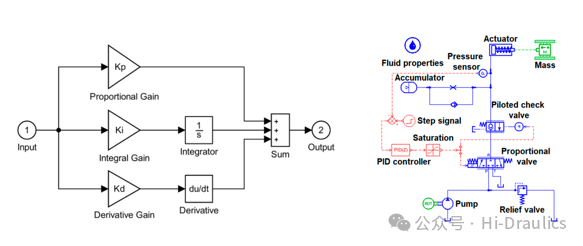

图6 利用AMESim、Simulink等仿真软件计算
在液压系统现场调节，可以借用白志刚老师在《自动调节系统解析与PID整定》一书中的顺口溜：
参数整定找最佳，从小到大顺序查。
先是比例后积分，最后再把微分加。
曲线振荡很频繁，比例度盘要放大。
曲线漂浮绕大弯，比例度盘往小扳。
曲线偏离回复慢，积分时间往下降。
曲线波动周期长，积分时间再加长。
曲线振荡频率快，先把微分降下来。
动差大来波动慢，微分时间应加长。
理想曲线两个波，前高后低四比一。
一看二调多分析，调节质量不会低。
（注：“比例度盘”即“比例增益”）
但是，什么是“绕大弯”？怎样算“快”，怎样算“慢”？对于理论能力较强的朋友，可以通过建立数学模型，借助AMESim、Simulink等仿真软件，经过计算获得参考值，再进行现场实践。而对于动手能力强、现场经验丰富的朋友，则可以根据现场工况，遵循“先是比例后积分，最后再把微分加”的步骤，通过获取参数曲线进行进一步调节。
