前言

一、防护栏杆高度

防护栏杆高度根据临空高度分为三个等级：

高度测量基准为可踩踏表面至顶部横杆顶面的垂直距离。当平台有可踩踏凸起（宽度≥220mm，高度≤450mm）时，从凸起表面起算。

二、立柱间距与壁厚

1，立柱间距：≤1000mm

2，立柱壁厚要求：

三、横杆与扶手

1. 顶部横杆荷载要求：
2. 集中活荷载≥0.89kN
3. 均布活荷载≥0.70kN/m
4. 挠度容许值≤立柱间距的1/250

1. 扶手尺寸规范：
2. 圆管直径：30-50mm
3. 非圆形截面外接圆直径≤57mm，圆角半径≥3mm
4. 管材壁厚≥2.0mm
5. 扶手外侧预留间隙≥75mm

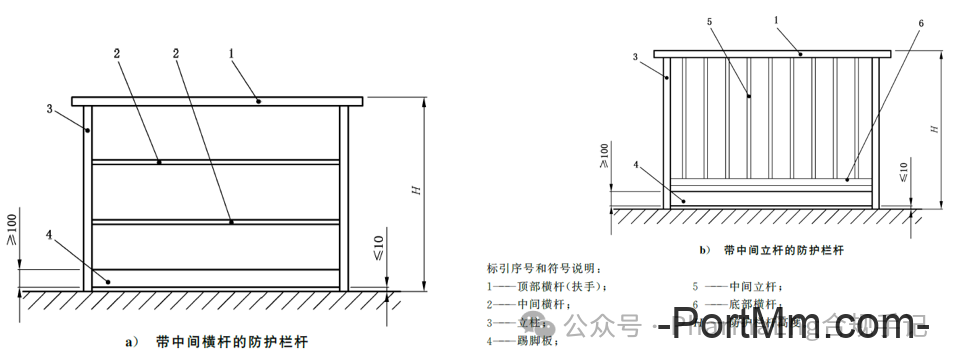

四、中间横杆与中间立杆

五、踢脚板

1. 尺寸要求：
2. 高度≥100mm（平台以上）
3. 底部间隙≤10mm（无排水要求时可不留空隙）
4. 厚度≥2mm

1. 间隙控制：相邻踢脚板间隙≤25mm

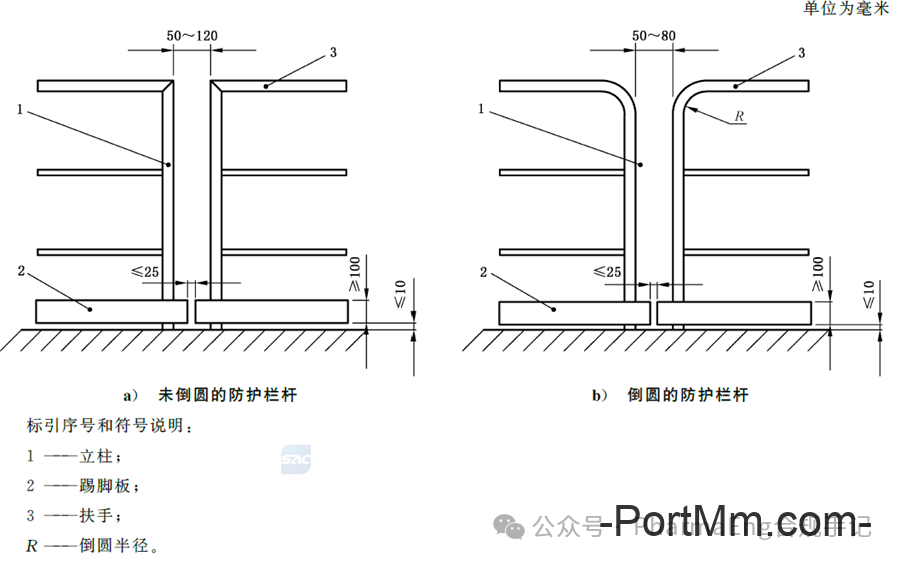

六、相邻护栏之间的距离

1. 扶手与立柱间隙：
2. 不倒圆时：50-120mm
3. 倒圆时：50-80mm（倒圆半径≤200mm）

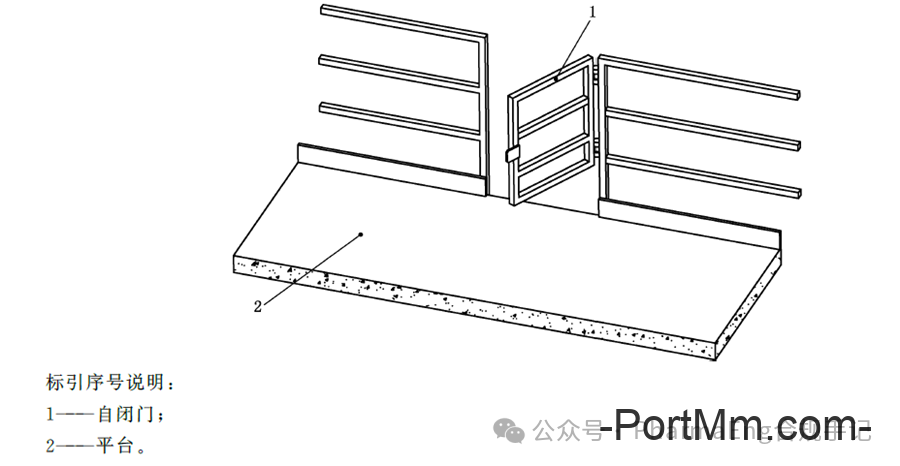

七、自闭门设计

1，结构要求：

·荷载、高度、杆件间距符合相邻防护栏杆标准

·向平台内平开，打开角度≥90°

·底部距平台高度：120-500mm

·不设踢脚板

2，功能要求：

·自动关闭并保持关闭（不锁定）

·关闭时有挡块阻挡

·开关过程平稳无卡滞

·抗冰冻、腐蚀等环境影响
