大家好，我是.sL.，今天带大家从基本的结构、原理及计算深入剖视溢流阀和顺序阀的关键区别。

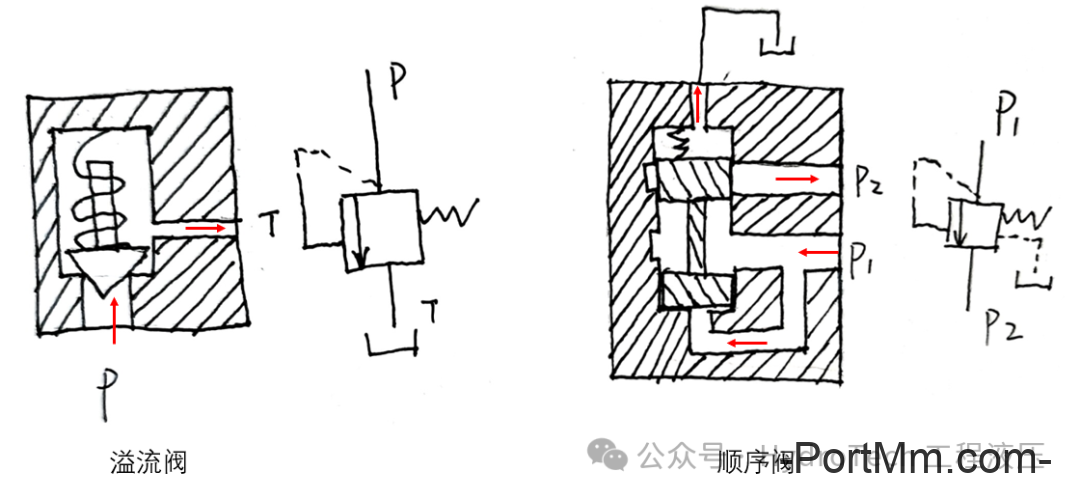

溢流阀与顺序阀结构上最大的区别是，顺序阀的弹簧腔与出油口分开，而溢流阀的弹簧腔与出油口合在一起。本文将详细分析这种结构的差异，对实际应用的影响。
想知道两个事物之间的区别，最好的方法是控制变量法。将两个事物放在同样的条件下做对比，能够清晰和深刻地理解两者的区别。

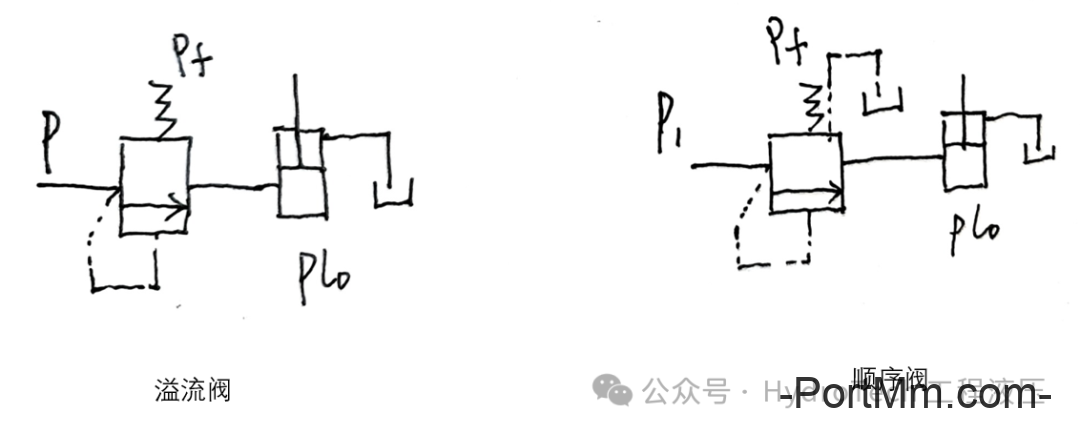

由于油缸负载必然会体现在进口压力上，因此需要加上油缸负载PL0；液压油流过溢流阀时会产生压降，因此需要加上节流压降ΔP1；由于弹簧腔与负载连通，因此弹簧被压缩产生的压力也要加在进口压力上，所以，溢流阀在该回路中的进口压力可计算得到：
P1=PL0+ΔP1+Pf
=2MPa+ΔP1+1MPa
=3MPa+ΔP1
同样，油缸负载必然会体现在进口压力上，因此需要加上油缸负载PL0；液压油流过溢流阀时会产生压降，因此需要加上节流压降ΔP2；由于弹簧腔与油箱连通，且已知PL0(2MPa)＞Pf(1MPa)，因此负载本身产生的进口压力足以压缩弹簧使阀芯打开，而不需要余外的压力作用在进口压力上，所以，顺序阀在该回路中的进口压力可计算得到：
P2=PL0+ΔP2
=2MPa+ΔP2
假设两个阀的节流压压降相等，即ΔP1=ΔP2，则进一步可得：
P2=PL0+ΔP1
=2MPa+ΔP1
从以上分析中我们可知，当负载压力高于阀开启压力时，溢流阀的进口压力比顺序阀的进口压力高Pf。
在溢流阀回路中，与第一种情形一样，进口压力可计算为：
P1=PL0+ΔP1+Pf
=0.5MPa+ΔP1+1MPa
=1.5MPa+ΔP1
在溢流阀回路中，求进口压力P2。
在顺序阀回路中，与第一种情形是不同的，此时负载压力PL0=0.5MPa，低于弹簧的开启压力Pf=1MPa。因此，如果不把开启压力Pf加在进口压力上，顺序阀是打不开的，要想将顺序阀打开，只要将弹簧的开启压力Pf加到进口压力上，而此时也可以将油缸的负载推动, 因此顺序阀的进口压力可计算为：
P2=Pf+ΔP1
=1MPa+ΔP1
从以上分析中可知，当负载压力低于阀开启压力时，溢流阀的进口压力比顺序阀的进口压力高PL0 。
将这两种阀接在同样的负载中，随着负载的变化，溢流阀出口压力的计算方法不变；但是顺序阀进口压力的计算随着负载压力和开启压力的大小不同而不同。
